pvc

簡稱    pvc

學名    聚氯  乙烯

英文名  polyvinyl chloride

單體    氯  乙烯

本色    純凈的聚氯  乙烯，只是一種白色的粉  未，也就是說它只是一種高分子樹脂，不能用于直接加工產品；由于合成工藝路線的不同，這種樹脂粉  一般分為兩類：一種是疏松型樹脂，另一種是緊密型樹脂。        我們常用的聚氯  乙烯膠料都是顆粒狀的，它是多組份的塑料，除了前面講的聚氯  乙烯樹脂粉  以外，還必須加入增塑劑  增加它的流動性，加入穩定劑  提高它的熱穩定性，加入潤滑劑  提高它的脫模性，以及填料，著色劑  ，偶聯劑  等；因為各組份的含量不同，就形成了各種機械性能差異很大的不同硬度的pvc顆粒；它一般用ip度數表示；pvc顆粒大體分為：軟質pvc，硬質pvc。外觀    因pvc膠料所含的組份不同，它的外觀差異很大。有的透明如玻璃，也有不透明的；有的非常柔軟，耐折迭，有類橡膠彈性；也有硬質的，象abs，機械性能優良，可以做工程材料。大部分的pvc有輕微毒性，但不致于一接觸就能種毒；也有食品級的pvc膠顆粒。

燃燒特征   pvc難燃，離火即滅；但燃燒時，火焰上端呈黃色，下端呈綠色（綠色是氯  離子的特有色譜），冒白色煙霧（白色煙霧是hcl氣體與水結合的產物）；燃燒時，膠料發軟，同時，發出刺激性的氣味，似鹽  酸  。

優點    耐酸  堿  ，不耐有機容劑  ，電絕緣性優良；有耐火自息性能，這對家電材料相當重要，也比較耐磨，能消聲減振；

硬質的pvc：表面硬度，拉伸強度，剛性等機械強度都高于pe，接近于abs，可以做工程材料。

       軟質的pvc，相當柔軟，有橡膠彈性，耐折迭

缺點    硬質的pvc，會低溫變脆；軟質的pvc，會低溫變硬。加工過程中，對熱敏感，熱穩定性差，受熱時，引起不同的降解；對硬質pvc，對應變敏感，變形后不能完全復原；對軟質pvc，還有增塑劑  外遷之敝（增塑劑  外遷，引起材料變硬）；因為在加工過程中，多多少少會少量分解hcl氣體，它會對設備和模具形成較大的腐蝕，因此，要注意防腐。

用途    用于擠出包裝薄膜，農業薄膜，管道，門窗，板材

       用于注塑低檔日用品及外殼，非承載荷構件，電線，電纜，插頭，減振墊

       用于擠出吹塑容器，中空制品，瓶子

注塑性能   pvc為無定形高聚物，沒有明顯的熔點，一般加熱到120℃--145℃就能熔化，但150℃以下就能分解出hcl氣體；180℃就大量的分解成hcl氣體；因此，需加入大量的熱穩定劑  才能注塑，注塑溫度的可調區間較小。注塑時，一般使用溫度為140℃--160℃；有時也可以達到190℃，但時間不能超過20分鐘，否則會大量分解。因為氯  離子的存在，它會輕微吸水，生產時，需哄干；烘干溫度在75℃--90℃之間，烘干1.5hr—2.5hr；聚氯  乙烯的熔體粘度大，流長比小，薄壁制品可能缺膠，因此，澆口和流道相對較大。收縮率為4‰；溢邊值為0.05m

pvc電纜料造粒機pvc電纜料在使用的過程中除樹脂以外，還有多種助劑  ，如穩定劑  、增塑劑  、潤滑劑  、填料、阻燃劑  等，根據不同的用途要慎重地進行選擇。各種不同型號的樹脂和各種助劑  的種類和用量對塑料的拉伸強度、硬度、模量、阻燃性、伸長率等都有不同的影響，前人對之已經做了大量的探索性工作，并得到了一些規律性的東西，這都是我們在配方設計中可以利用的資料。pvc電纜料造粒機如果是尚未有結論的一些因素  ，則需在事先做一定的探索性工作，以找出它們之間的聯系和規律；然后再對這些資料加以利用，進行配方的設計，并對設計出的配方用實驗進行驗證。

pvc塑料是應用最為廣泛的一種塑料，其用量占塑料總量的近50％。早在60年代日本就開發了pvc色母粒，先于聚烯烴色母粒。而國內這方面工作開展比較滯后。許多pvc加工廠仍采用傳統的加工方法，即采用一定比例的增塑劑  與顔料粉  混合攪拌，研磨成色漿，而后使用。pvc電纜料造粒機前pvc色母粒正在不斷推廣中，其顏料分散劑  多以增塑劑  為主，適當配以其他內、外潤滑劑  。 pvc是極性塑料，分子間吸引力大,粘度高，故而流動性差。

歡迎您來電咨詢及索取相關資料!歡迎你隨時來我公司實地參觀考查pvc電纜料造粒機設備!

如果您沒有配方我們可以幫助您解決配方（可介紹相關搞配方的業內高級工程師給您）

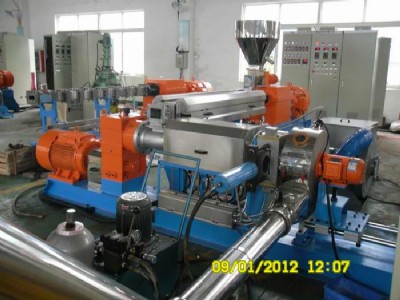

pvc電纜料造粒機全套機器配置組成：1、高速混合機2、雙螺桿擠出機（這是上階機，主要的混煉分散在這完成）3、單螺桿擠出機（這是下階機用它降溫把料壓實并擠出）4、對吹式風冷模面熱切機頭5、二級旋風分離器（它的功能就是把料打散，吹冷）6、風冷振動篩7、成品料倉
