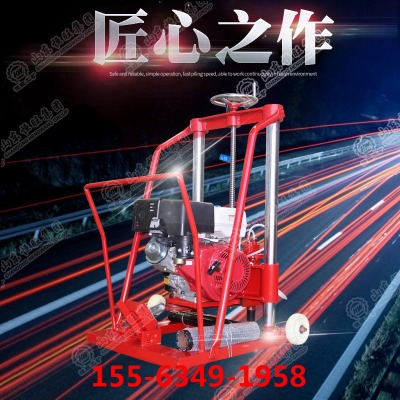

公路混凝土取芯機 馬路鉆孔機 巖石抽芯機

混凝土鉆孔取芯機主要用作對于建筑、公路、機場、碼頭、大_壩等硬化混凝土鉆孔取芯,具有操作簡單,移機方便,鉆孔取芯準確,芯樣表面光潔,且對芯樣不發生意外破壞,是公路交通部門、建筑部門及相關大_專院校不可缺少的設備。本機符合gb11818-89《混凝土鉆孔取芯機技術要求》的標準。另外,本鉆機可對其它非金屬脆硬材料,如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。

混凝土鉆孔取芯機技術參數

最_大_鉆孔直徑： φ200mm        最_大_鉆孔深度： 2000mm

進給方式：    手動            主軸轉速： 500～1000r/min

鉆頭形式：人造金鋼石薄壁鉆頭  配套電機：單相串激電機

功率：2.2kw-2.5kw             電壓：220v

外形尺寸： 長*寬*高        470×235×880mm

備注說明：鉆頭另配

金剛石鉆頭 ￠50   ￠100   ￠150 （另有其他多種規格鉆頭可配）

三、混凝土鉆孔取芯機結構原理

本機器主要有以下幾部分組成：

1、機架（4）：其立柱上裝有齒條,在其底座上裝有四只調節螺釘（５）。

2、滑座（1）：套在立柱上,其內部的齒輪與立柱上的齒條組成齒輪副,轉動進給手柄,使滑座沿著立柱上下移動。

3、齒輪箱（2）：固定在滑座上,其主軸上裝有鉆頭（3）,隨著滑座作進給運動,從而達到鉆孔的目的。

四、混凝土鉆孔取芯機使用方法

1、將本機移至需鉆孔取芯處,在底座上擰上四只調節螺釘（5）,調節機器水平,并在地面上預埋m16的鐵膨脹螺栓,以固定本機。

2、按鉆孔的尺寸要求裝上鉆頭。

3、接通水源,檢查鉆頭內是否有水漏出。

4、打開電源開關,空轉幾分鐘,并轉動進給手柄,進行鉆進。

五、混凝土鉆孔取芯機注意事項

1、鉆孔時,應保證進給速度均勻,大_約為3～5cm/min左右,如發現鉆頭受卡,可適當降低進給速度,必要時可將鉆頭提升一段,然后再慢慢鉆入,忌硬性鉆進,以免打壞鉆頭及機器。

2、整個鉆進過程中必須保持充分水冷卻。

3、鉆孔結束時,只有將鉆頭脫離工件時,才可停機。

4、鉆進過程中,不得超載,當電機溫度超過70℃,（手感燙手）,應降低加載力,并更換新鉆頭。

六、混凝土鉆孔取芯機維護和檢查

1、定期檢查各部件連接處,如有松動應及時調整。

2、鉆頭裝入時,應在兩螺紋處加入鈣基潤滑脂。

3、鉆孔結束后,將鉆機各部分擦洗干凈,并在立柱及齒條上加潤滑油。

4、每隔半年換減速箱內的潤滑脂。
