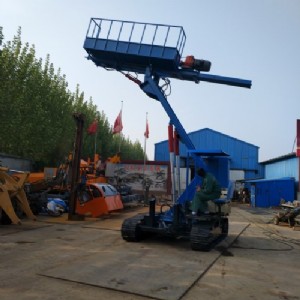

貴州2018新款履帶式錨固鉆機整機介紹：

產品適用范圍：

2018款履帶式錨固鉆機是濟寧新耀機械根據當下護坡行業全新升級研制的新型

錨桿機，適用于國內外深基坑支護、管廊、軟基礎處理、微型樁、山體錨固、

露天邊坡錨固、隧道、地鐵、地下室等領域的鉆探工程。

產品性能特色：

ydl-200r錨固鉆機是根據國內護坡支護工程而設計研制的專用型錨桿錨固設備

，主要應用于地質土錨桿支護領域，在錨桿、錨索、錨孔、鋼管樁等作業項目

上表現優異，日鉆孔效率可達400-600米深，充分體現了高效錨桿機帶來的性能

體驗。

ydl-200r錨固鉆機配備履帶裝置、22kw電動回轉動力頭，結構簡單、操作容易

，學習成本低。經濟投入少，無需空壓機，連接電源即可進行鉆孔。配備90-

200mm的麻    花鉆桿，硬質合金鉆頭，推進速度快，升舉高度高，拆卸鉆桿方便。

產品配置升級：

配有履帶裝置、內嵌式電箱、工具箱、液壓油箱、鉆臂、液壓操控臺、電控箱

、回轉器、散熱器等配置，移動方便，操作簡單，適用于不同工況需求。

研發配套了專用的錨桿、鉆頭、注水器、法蘭、接頭、卡瓦等配件，可滿足多

種鉆探工藝需求，注水排粉  ，卷土鉆入，錨索、跟管、鉆桿銜接等復雜地質工

程技術。

產品技術參數：

鉆孔直徑 ф90-ф200(mm)

鉆孔深度 30-50（m）

鉆桿直徑/套管直徑 ф90、ф100、ф130、ф150、ф180 (mm)

鉆孔傾角 0-90(° )

回轉器輸出轉速 137 (r/min)

回轉器輸出扭矩 5500(n.m)

回轉器行程 1800(mm)

行走方式 履帶行走

爬坡角度 25(° )

行走速度 3(km/h)

輸入功率(電動機) 22+7.5+7.5(kw)

運輸狀態(度x寬x高） 3100x2300x2500(mm)

重量 3.6(kg)

產品結構組成：

1、散熱器：380v風冷式散熱器采用鋁合金材料以現代加工工藝，確保了鉆機的

高可靠性和優良的散熱性能。氣流穿過的散熱片及液壓油通過的內部油路，保

證冷卻器的效率、高可靠性和低噪音等優良特性。

2、回轉器：配用22kw功率r系列硬齒面齒輪回轉器，具有回轉扭矩大，高效耐

用等特點。

3、電控箱：整合式多功能控制箱，可快速實現鉆機的啟動、緊急停止，單雙馬

達控制，回轉器正轉、反轉、點動、連動等操作。

4、液壓操控臺：六柱液壓閥控制，位置合理，操作方便；新型液壓系統，推進

、回退一步到位，可減少作業輔助時間。采用雙馬達雙速回轉器，滿足不同工

程需求。

5、鉆臂：鉆臂結構新穎，調整方便，使鉆孔作業范圍大大提高。0-135°自由

伸縮，可實現

向上位、水平位、向下位的鉆孔實施角度。

6、液壓油箱：采用多通式加大型液壓油箱，保障作業實施過程中的油耗供給。

油箱內部結構合理，減少油量損耗，提升液壓操作性能。

7、工具箱：機身配備加大工具箱，可放置施工圖紙、隨機配件等物品，便于施

工人員隨拿隨用。

8、履帶裝置：采用履帶行走裝置，可在惡劣的施工環境下進行移動操作。新型

的液壓行走器，具備高效的爬坡能力，提高鉆機的能動性，適應頻繁的移動行

為。

9、內嵌式電箱：采用內嵌式電源箱，開蓋后即可進行電源連接、調整操作。電

源箱器件均采用國外先進的電器控制部件，由專業人員進行布控，接線方式簡

單，保障用電安  全。

   濟寧新耀錨桿機是濟寧鉆機廠自主研制的護坡工程專用全液壓履帶錨固鉆

機，產品針對護坡中涉及的錨桿、錨孔、土釘、錨索、微型樁以及各種巖土工

況的鉆探領域使用。根據國內護坡支護行業需求，創新了高升舉、大功率動力

頭、多路泵動力支持、135度自由角度調整方案，合理、完善的改良了傳統錨桿

機在護坡領域的用途和性能。目前錨桿機ydl-200r履帶鉆機深受業界認可和支

持，產品遠銷國內多個省份、城市、自治區，為我國河北、安  徽、河南等地區

，提供了有效的錨孔改善方案。
