三重管法： 是一種漿液、 水、 氣噴射法， 使用分別輸送水、 氣、 漿液三種介質的三重注漿管，在以高壓泵等高壓發生裝置產生高壓水流的周圍環繞一股圓筒狀氣流，進行高壓水流噴射流和氣流同軸噴射沖切土體， 形成較大的空隙， 再由泥漿泵將水泥漿以較低壓力注入到被切割、 破碎的地基中，噴嘴作旋轉和提升運動， 使水泥漿與土混合，在土中凝固， 形成較大的固結體， 其加固體直徑可達 2m。噴射注漿法的加固半徑和許多因素  有關， 其中包括噴射壓力 p、 提升速度 s、 被加固土的抗剪強度 τ、 噴咀直徑 d 和漿液稠度 b。 加固范圍與噴射壓力 p、 噴咀直徑 d 成正比， 與提升速度s、土的抗剪強度 τ 和漿液稠度 b 成反比。 加固體強度與單位加固體中的水泥摻入量和土質有關。

高壓噴射注漿法適用于處理淤泥、淤泥質土、流塑、軟塑或可塑黏性土、粉  土、砂土、黃土、素  填土和碎石土等地基。

可用于原有建筑和新建建筑的地基加固處理、深基坑止水帷幕、邊坡?lián)跬粱驌跛�、基坑底部加固、防止管涌與隆起、地下大口徑管道圍封與加固、地鐵工程的土層加固或防水、水庫大壩、海堤、江河堤防、壩體壩基防滲加固、構筑地下水庫截滲壩等工程。

根據工程需要開工前試驗，一般可選擇旋噴注漿、擺噴注漿和定噴注漿等類別。

噴射形式和結構，可選擇旋噴樁、擺噴墻、定噴板單噴和連接或圍井試驗。

高壓旋噴樁 高壓旋噴樁適用于處理淤泥、淤泥質土、流塑、軟塑或可塑粘性土、素  填土、粉  土、砂土、碎石土等土層，而當土層中含有較多的大粒徑塊石、大量植物根莖或有較多的有機質以及地下水流速過大時，則需慎重使用或根據現場試驗結果來確定其適用性，加固深度一般大于5.0m。 旋噴樁（加固體）可用于既有建筑和新建建筑地基加固，深基坑、地鐵等工程的土層加固或防水。而在基坑圍護工程中多以定噴或擺噴形式單獨作為防滲幕墻使用，或與抗伏排樁配合

天津聚強全套高壓旋噴設備（如圖）

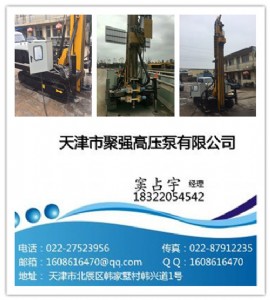

新款旋噴鉆機

xpl-80a型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 配備有回轉支承，需要時孔位可轉至履帶側邊工作，提高了工作效率。配備精確的鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置。鉆機對孔、定位準確快捷。

2. 采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

3. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

5. 動力頭行程長，可接3米鉆桿，減少輔助時間。

6. 最高轉速可達266轉每分鐘，有效的提高了工作效率。

7. 鉆機可采用新型卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安  全性保障。

三 、主要技術參數：

1.最大扭矩：5500 n.m

2.動力頭轉速：0～266r/min

3.動力頭最大行程：3500 mm

4.動力頭額定提升力：70 kn

5.動力頭允許加壓力：35 kn

6 .鉆孔深度：130-170 m

7 .鉆桿直徑：φ50 mm；φ60 mm；φ89 mm

8.鉆孔傾角: 前后0～100°

9. 電機功率：37 kw+18.5kw+2.2kw

10. 外形尺寸    [施工尺寸]：3900×2100×6900mm（長寬高）

                      [運輸尺寸]：6550×2100×2400mm（長寬高）

11. 整機重量：5400 kg

12.橫向移動：1500mm

13.系統壓力：20 mpa

14.最大爬坡度：25°

15.行走速度：3km/h

旋噴樁：是利用鉆機將旋噴注漿管及噴頭鉆置于樁底設計高程，將預先配制好的漿液通過高壓發生裝置使液流獲得巨大能量后，從注漿管邊的噴嘴中高速噴射出來，形成一股能量高度集中的液流，直接破壞土體，噴射過程中，鉆桿邊旋轉邊提升，使?jié){液與土體充分?jǐn)嚢杌旌希�在土中形成一定直徑的柱狀固結體，從而使地基達到加固。

排障：施工前必須清除地面和地下障礙物（包括填土層中的較大的石塊、砼塊及生活垃圾），挖除雜填土、淤泥等，排除積水，選用級配良好泥夾碎石分層回填。

放線定位：排障后放線測定樁位，用插鋼筋或木樁作為標記并編號，再移機就位。移機就位后對樁位進行復核，樁位偏差應≤50mm；并測量孔口高程，控制好樁頂標高。

樁機就位：移動鉆機，對準孔位，鉆孔位置與設計位置偏差不得大于50 mm.同時調平鉆機，保證鉆機主軸垂直度偏差不大于1.5％.

鉆旋噴孔：旋噴孔采用旋噴鉆機泥漿或水泥漿護壁鉆進，孔深鉆至淤泥層（淤泥質沙層）進入粘土層或粗砂層0.5m.鉆進時必須注意孔的垂直度，必要時采取巖芯管鉆進；若遇到舊基礎，可采用金鋼鉆頭鉆進鉆至預定深度終孔。

制備水泥漿：

⑴ 施工前制漿人員檢查噴漿系統是否正常運轉，輸漿管是否暢通。確定漿泵的輸漿量、設備的提升速度等施工參數。

⑵待樁機鉆至設計深度時，即可開始按設計配合比拌制水泥漿，拌制時必須嚴格按預定的配比拌制水泥漿。拌制好的水泥漿在壓漿前應倒入集料斗中并不停地?cái)嚢璺乐節{液離析或凝固。

⑶施工時宜用流量泵控制輸漿速度，注漿泵出口壓力應保持在20～25mpa，應使攪拌提升速度與輸出速度同步。

gzb-40c型高壓注漿泵

一、注漿泵用途

  gzb-40c型高壓注漿泵為高壓旋噴配套設備，主要為高壓旋噴提供高壓水泥漿。用于新建建筑物、高速公路、高速鐵路、地下鐵路等軟弱地基加固補強,用于基坑周邊、水電圍堰及水庫大壩的防滲處理。

二、注漿泵特點

  gzb-40c型高壓注漿泵是在原gzb-40a、gzb-40b的基礎上逐步改進而成的。與同類產品相比，其軸瓦式傳動可避免滾針式傳動的突然性事故，動力端工作壽命延長；其加粗的曲軸保證了永遠都沒有曲軸斷裂的情況發生；液壓端結構合理、拆卸方便，配件經久耐用。為一款非常成熟適用的高壓泥漿泵。

三、注漿泵參數

  柱塞行程：100mm

  速比：1:7.2545

  柱塞沖次：169次

  吸入管直徑：50mm

  排出管直徑：16~25mm

  柱塞直徑：45、50、55mm

  輸出流量：96、99、110l/min

  額定壓力：42、40、35mpa(配90kw電機）

            35、30、28mpa(配75kw電機）

            25、22、20mpa(配55kw電機）

  電機型號：yct335-4c

  電機最高轉速：1340r/min

  外型尺寸：3050*1800*1150mm

  整機重量：3000kg

曲軸直徑133mm，不容易磨損，損壞；瓦式傳動，不易損壞，不影響現場的工程進程；泵頭鍛造保證了使用壽命。

旋噴漿液在土中的硬化機理

高壓噴射所采用的硬化劑  主要是水泥 高壓旋噴配套高壓泵，并在其中增添防治沉淀或加速凝固的外加劑  。旋噴固結體是一種特殊的水泥——土骨架結構，水泥土的水反應要比純水泥漿復雜的多。　　由于水泥土是一種空間不均勻材料，在高壓旋噴攪拌過程中，水泥和土混合在一起，土顆粒間被水泥漿所填滿。水泥水化后在土顆粒的周圍形成各種水化物的結晶，它們不斷生長

高壓泵廠家批發，特別是鈣礬石的針狀結晶，很快的生長交織在一起，形成空間的網絡結構，土體被分隔包圍在這些水泥的骨架中。隨著土體的不斷被擠密，自由水也不斷減少，甚至消失，形成了一種特殊的水泥土骨架結構。固結體強度隨時間增長的機理可分別從水泥的水化硬化作用、水泥-土空間結構的形成、以及水泥與土之間的長期物理化學變化等方面加以解釋。水泥中四種基本礦物熟料分別與水發生化學反應 高壓泵哪個廠家好用，生成一系列結晶，隨時間增長結晶過程不斷趨于完整

高壓泵，這些結晶是水泥石強度的主要來源。水泥的加入已從根本上改變了土體結構，水泥包裹在土顆粒表面，并把它們粘在一起形成整體。在短時間內，土粒周圍充滿了水泥凝膠體。隨時間增長，水泥凝膠體結晶，并逐漸充滿土體的空隙，土體與水泥形成特殊的水泥-土骨架結構，土的強度也隨之得以改善。水泥凝膠體的結晶過程是較緩慢的，因此，固結體的強度會在較長時間內持續增長。 旋噴樁機工作步驟1.高壓旋噴由于高壓空氣和高壓水切割、置換，將會產生大量的水泥土漿，應就地設置泥漿沉淀地。2.布置好高壓泵，泥漿泵攪拌機，制漿材料堆場和水、電、輸漿管路等，并進行機具設備的檢修和調試。3.布孔放樣根據設計圖紙和說明書進行孔位放樣，采用跳孔噴漿的方法。4.鉆孔將鉆機就位鉆頭準確居中，鉆孔位置與設計位置偏差小于10cm。鉆架矯正擺平，鉆桿垂直，傾斜度小于等于1.5％，開始鉆孔，鉆孔過程中要經常注意鉆桿偏斜情況，及時矯正。鉆孔孔口采用套管保護。5.制備漿液利用攪拌機，將水與42.5普通硅酸  鹽  水泥按1：1的水灰比充分?jǐn)嚢杈鶆颍�制備水泥漿液，隨時拌制隨時噴注。6.插管噴漿旋噴機具就位，校正機架水平度和噴主管的垂直度，灌注管插入高噴孔前采用中等壓力試噴，以檢查噴射和灌漿系統是否暢通，然后用卷揚機將灌注管插入鉆孔設計深度，開始噴射灌漿作業，按成樁實驗確定提升速度，和旋轉速度，邊提升噴灌管邊旋轉，待噴管達到設計長度范圍內停止噴漿，將灌注管提出孔口，在鉆孔內進行靜壓灌漿，防止固結體形成凹形。7.移動機架和沖洗管路灌注完畢，移動機架，沖洗管路器具，開始下一個孔的施工。
