旋噴樁：是利用鉆機將旋噴注漿管及噴頭鉆置于樁底設計高程，將預先配制好的漿液通過高壓發生裝置使液流獲得巨大能量后，從注漿管邊的噴嘴中高速噴射出來，形成一股能量高度集中的液流，直接破壞土體，噴射過程中，鉆桿邊旋轉邊提升，使?jié){液與土體充分攪拌混合，在土中形成一定直徑的柱狀固結體，從而使地基達到加固。

排障：施工前必須清除地面和地下障礙物（包括填土層中的較大的石塊、砼塊及生活垃圾），挖除雜填土、淤泥等，排除積水，選用級配良好泥夾碎石分層回填。

放線定位：排障后放線測定樁位，用插鋼筋或木樁作為標記并編號，再移機就位。移機就位后對樁位進行復核，樁位偏差應≤50mm；并測量孔口高程，控制好樁頂標高。

樁機就位：移動鉆機，對準孔位，鉆孔位置與設計位置偏差不得大于50 mm.同時調平鉆機，保證鉆機主軸垂直度偏差不大于1.5％.

鉆旋噴孔：旋噴孔采用旋噴鉆機泥漿或水泥漿護壁鉆進，孔深鉆至淤泥層（淤泥質沙層）進入粘土層或粗砂層0.5m.鉆進時必須注意孔的垂直度，必要時采取巖芯管鉆進；若遇到舊基礎，可采用金鋼鉆頭鉆進鉆至預定深度終孔。

制備水泥漿：

⑴ 施工前制漿人員檢查噴漿系統是否正常運轉，輸漿管是否暢通。確定漿泵的輸漿量、設備的提升速度等施工參數。

⑵待樁機鉆至設計深度時，即可開始按設計配合比拌制水泥漿，拌制時必須嚴格按預定的配比拌制水泥漿。拌制好的水泥漿在壓漿前應倒入集料斗中并不停地攪拌防止?jié){液離析或凝固。

⑶施工時宜用流量泵控制輸漿速度，注漿泵出口壓力應保持在20～25mpa，應使攪拌提升速度與輸出速度同步。

xpl-60b型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 配備有回轉支承，需要時孔位可轉至履帶側邊工作，提高了工作效率。配備精確的鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置。鉆機對孔、定位準確快捷。

2. 采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

3. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

5. 動力頭行程長，可接3米鉆桿，減少輔助時間。

6. 最高轉速可達260轉每分鐘，有效的提高了工作效率。

7. 鉆機可采用新型卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安  全性保障。

三 、主要技術參數：

1.最大扭矩：3500 n.m

2.動力頭轉速：0～260r/min

3.動力頭最大行程：3500 mm

4.動力頭額定提升力：30 kn

5.動力頭允許加壓力：35 kn

6 .鉆孔深度：60 m

7 .鉆桿直徑：φ50 mm；φ60 mm；φ73 mm

8.鉆孔傾角: 前后0～100°

9. 電機功率：22 kw+15kw+1.5kw

10. 外形尺寸    [施工尺寸]：3500×2050×5600mm（長寬高）

              [運輸尺寸]：5600×2050×2000mm（長寬高）

11. 整機重量：4200 kg

12.系統壓力：20 mpa

13.最大爬坡度：25°

14.行走速度：2km/h

旋噴樁的施工注意事項：

1．鉆機或旋噴機就位時機座要平穩，立軸或轉盤要與孔位對正，傾角與設計誤差一般不得大于0.5°。

2．噴射注漿前要檢查高壓設備和管路系統。設備的壓力和排量必須滿足設計要求，管路系統的密封圈必須良好，各通道和噴嘴內不得有雜物。

3．為了加大固結體尺寸，或?qū)ι顚佑餐粒瑸榱吮苊夤探Y(jié)體尺寸減小，可以采用提高噴射壓力、泵量或降低回轉與提升速度等措施，也可以采用復噴工藝：第一次噴射(初噴)時，不注水泥漿液，初噴完畢后，將注漿管邊送水邊下降至初噴開始的孔深，再抽送水泥漿，自下而上進行第一次噴射(復噴)。

4．在噴射注漿過程中，應觀察冒漿的情況，以及時了解土層情況，噴射注漿的大致效果和噴射參數是否合理。采用單管或一重管噴射注漿時，冒漿量小于注漿量20％為正常現象，超過20％或完全不冒漿時，應查明原因并采取相應的措施。若系地層中有較大空隙引起的不冒漿，可在漿液中摻加適量速凝劑  或增大注漿量，如冒漿過大，可減少注漿量或加快提升和回轉速度，也可縮小噴嘴直徑，提高噴射壓力。

5．在開鉆前根據管線圖摸清管線位置及走向，遇有不明管線應及時與項目部相關人員聯系。

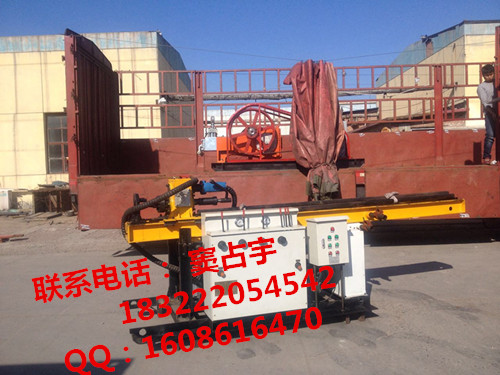

sp-30a(b)水平旋噴鉆機

水平旋噴樁是在水平鉆孔內以高壓旋噴的方式壓注水泥漿，在隧道開挖外輪廓形成拱形預襯砌，以防護掌子面和地表下沉的超前支護施工方法。實踐證明，水平旋噴樁是目前國內外行之有效而又快速經濟的隧道超前支護技術，具有廣闊的運用前景。

公司在大量研究成果的基礎上，運用理論分析研究，對旋噴樁機進行了進一步的改進，并運用了一些技術創新，根據施工的需要，生產實用新型的小型水平旋噴樁機。

一、小型鉆機適用范圍：

旋噴樁、地基錨桿孔、風動潛孔錘鉆進等多工藝施工，用于城市地基加固、礦山破孔、鐵路、公路隧道管棚孔，錨桿孔、排水孔的施工。

二、主要特點：

1、水平旋噴鉆機適應性能好，鉆機采用全液壓技術，在施工中所用易損件少，用戶操作方便靈活，維護省時、省力，大幅度提高了施工效率。

2、鉆機在施工過程中，鉆孔和旋噴可一次完成。

3、鉆機適用范圍廣，配套不同模塊，不同鉆具就可滿足不同的工程需要，一機多用。

4、鉆機機型小，場地不受限制。

5、鉆機身輕，移動方便。

三、主要技術參數：

1、鉆孔深度                50m

2、鉆桿直徑               φ50、φ60（雙重管）

3、鉆孔傾角度              -10°～90°

4、動力頭最大輸出扭矩      2300 nm

5、動力頭輸出轉速          1-18，45r/min，200r/min（無級調速）

6、動力頭最大起拔力        25 kn

7、動力頭起拔速度          80-300mm/min 14m/min（無級調速）

8、動力頭最大給進力        15 kn

9、動力頭行程              1200mm(a)      2800mm(b)

10、電動機功率         15kw+1.5kw

11、主機外形尺寸 a:  [施工尺寸]：1600*900*2200 mm（長寬高）

                              [運輸尺寸]：2000*900*1300 mm（長寬高）

                          b:  [施工尺寸]：2300*1300*3400 mm（長寬高）

                              [運輸尺寸]：3300*1300*1300mm（長寬高）

12、鉆機重量               980kg

冒漿:高壓噴射注漿孔口冒漿量的大小，能反映被噴射切割地層的注漿效果。孔口冒出的漿液能否回收利用，取決于工程設計和冒漿質量的好與差，工程中盡可能利用回漿。

1) 單管法、兩管法，孔口冒出的漿液不回收利用。

2) 單管法、兩管法，注漿過程中，冒漿量小于注漿量的20％時為正常現象，冒漿量超過20％或完全不冒漿時，應采取下列措施:

a. 當?shù)貙又杏休^大空隙引起不冒漿時，可在漿液中摻合適量的速凝劑  ，縮短固結時間，使?jié){液在一定的土層范圍內凝固，也可在空隙地段增大注漿量，填滿空隙后再繼續噴射。b.

當冒漿量過大時，可通過提高噴射壓力，或加快噴射的提升速度，減少冒漿量。

3) 三管法，注漿過程中不冒漿，孔內嚴重漏漿，可采取以下措施處理:

a. 孔口少量返漿時，應降低提升速度，孔口不返漿時，應立即停止提升。b.

加大漿液濃度或水泥砂漿，摻入少量速凝劑  。c.

降低噴射壓力、流量，進行原位注漿。

4) 三管法，根據工程設計要求，可回收利用孔口冒出的漿液。a.

在含黏粒較少的地層中進行高壓噴射注漿，孔口冒漿經沉淀處理后方可利用。b.

在黏性土或軟塑至流塑狀淤泥質土層中注漿，其孔口冒漿不宜回收利用。

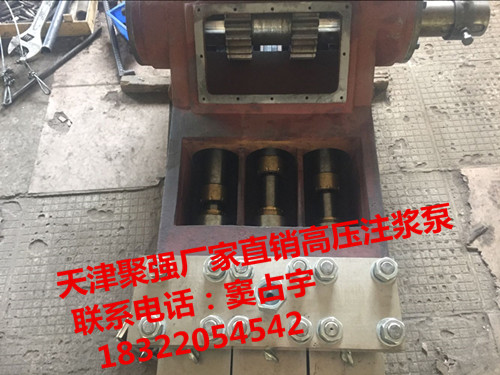

gzb-40c型高壓注漿泵

一、注漿泵用途

  gzb-40c型高壓注漿泵為高壓旋噴配套設備，主要為高壓旋噴提供高壓水泥漿。用于新建建筑物、高速公路、高速鐵路、地下鐵路等軟弱地基加固補強,用于基坑周邊、水電圍堰及水庫大壩的防滲處理。

二、注漿泵特點

  gzb-40c型高壓注漿泵是在原gzb-40a、gzb-40b的基礎上逐步改進而成的。與同類產品相比，其軸瓦式傳動可避免滾針式傳動的突然性事故，動力端工作壽命延長；其加粗的曲軸保證了永遠都沒有曲軸斷裂的情況發生；液壓端結構合理、拆卸方便，配件經久耐用。為一款非常成熟適用的高壓泥漿泵。

三、注漿泵參數

  柱塞行程：100mm

  速比：1:7.2545

  柱塞沖次：169次

  吸入管直徑：50mm

  排出管直徑：16~25mm

  柱塞直徑：45、50、55mm

  輸出流量：96、99、110l/min

  額定壓力：42、40、35mpa(配90kw電機）

            35、30、28mpa(配75kw電機）

            25、22、20mpa(配55kw電機）

  電機型號：yct335-4c

  電機最高轉速：1340r/min

  外型尺寸：3050*1800*1150mm

  整機重量：3000kg

曲軸直徑133mm，不容易磨損，損壞；瓦式傳動，不易損壞，不影響現場的工程進程；泵頭鍛造保證了使用壽命。
