旋噴樁興起于二十世紀七十年代的高壓噴射注漿法，八、九十年代在全國得到全面發展和應用。實踐證明此法對處理淤泥、淤泥質土、粘性土、粉  土、沙土、人工填土和碎石土等有良好的效果，我國已將其列入現行的《地基與基礎施工規范》。

旋噴樁是利用鉆機將旋噴注漿管及噴頭鉆置于樁底設計高程，將預先配制好的漿液通過高壓發生裝置使液流獲得巨大能量后，從注漿管邊的噴嘴中高速噴射出來，形成一股能量高度集中的液流，直接破壞土體，噴射過程中，鉆桿邊旋轉邊提升，使漿液與土體充分攪拌混合，在土中形成一定直徑的柱狀固結體，從而使地基得到加固。施工中一般分為兩個工作流程，即先鉆后噴，再下鉆噴射，然后提升攪拌，保證每米樁漿土比例和質量。

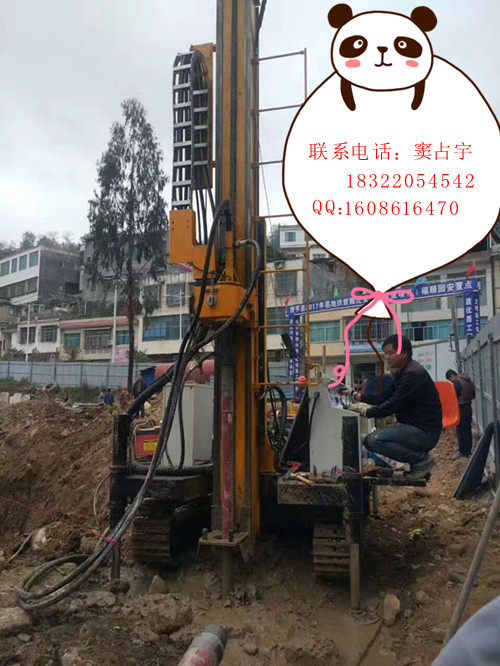

xpl-80a型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 配備有回轉支承，需要時孔位可轉至履帶側邊工作，提高了工作效率。配備精確的鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置。鉆機對孔、定位準確快捷。

2. 采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

3. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

5. 動力頭行程長，可接3米鉆桿，減少輔助時間。

6. 最高轉速可達266轉每分鐘，有效的提高了工作效率。

7. 鉆機可采用新型卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安  全性保障。

三 、主要技術參數：

1.最大扭矩：5500 n.m

2.動力頭轉速：0～266r/min

3.動力頭最大行程：3500 mm

4.動力頭額定提升力：70 kn

5.動力頭允許加壓力：35 kn

6 .鉆孔深度：130-170 m

7 .鉆桿直徑：φ50 mm；φ60 mm；φ89 mm

8.鉆孔傾角: 前后0～100°

9. 電機功率：37 kw+18.5kw+2.2kw

10. 外形尺寸    [施工尺寸]：3900×2100×6900mm（長寬高）

[運輸尺寸]：6550×2100×2400mm（長寬高）

11. 整機重量：6800 kg

12.橫向移動：1500mm

13.系統壓力：20 mpa

14.最大爬坡度：25°

15.行走速度：3km/h

冒漿:高壓噴射注漿孔口冒漿量的大小，能反映被噴射切割地層的注漿效果。孔口冒出的漿液能否回收利用，取決于工程設計和冒漿質量的好與差，工程中盡可能利用回漿。

1) 單管法、兩管法，孔口冒出的漿液不回收利用。

2) 單管法、兩管法，注漿過程中，冒漿量小于注漿量的20％時為正常現象，冒漿量超過20％或完全不冒漿時，應采取下列措施:

a. 當地層中有較大空隙引起不冒漿時，可在漿液中摻合適量的速凝劑  ，縮短固結時間，使漿液在一定的土層范圍內凝固，也可在空隙地段增大注漿量，填滿空隙后再繼續噴射。b.

當冒漿量過大時，可通過提高噴射壓力，或加快噴射的提升速度，減少冒漿量。

3) 三管法，注漿過程中不冒漿，孔內嚴重漏漿，可采取以下措施處理:

a. 孔口少量返漿時，應降低提升速度，孔口不返漿時，應立即停止提升。b.

加大漿液濃度或水泥砂漿，摻入少量速凝劑  。c.

降低噴射壓力、流量，進行原位注漿。

4) 三管法，根據工程設計要求，可回收利用孔口冒出的漿液。a.

在含黏粒較少的地層中進行高壓噴射注漿，孔口冒漿經沉淀處理后方可利用。b.

在黏性土或軟塑至流塑狀淤泥質土層中注漿，其孔口冒漿不宜回收利用。

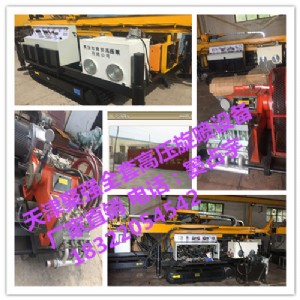

gzb-40c型高壓注漿泵

一、注漿泵用途

  gzb-40c型高壓注漿泵為高壓旋噴配套設備，主要為高壓旋噴提供高壓水泥漿。用于新建建筑物、高速公路、高速鐵路、地下鐵路等軟弱地基加固補強,用于基坑周邊、水電圍堰及水庫大壩的防滲處理。

二、注漿泵特點

  gzb-40c型高壓注漿泵是在原gzb-40a、gzb-40b的基礎上逐步改進而成的。與同類產品相比，其軸瓦式傳動可避免滾針式傳動的突然性事故，動力端工作壽命延長；其加粗的曲軸保證了永遠都沒有曲軸斷裂的情況發生；液壓端結構合理、拆卸方便，配件經久耐用。為一款非常成熟適用的高壓泥漿泵。

三、注漿泵參數

  柱塞行程：100mm

  速比：1:7.2545

  柱塞沖次：169次

  吸入管直徑：50mm

  排出管直徑：16~25mm

  柱塞直徑：45、50、55mm

  輸出流量：96、99、110l/min

  額定壓力：42、40、35mpa(配90kw電機）

            35、30、28mpa(配75kw電機）

            25、22、20mpa(配55kw電機）

  電機型號：yct335-4c

  電機最高轉速：1340r/min

  外型尺寸：3050*1800*1150mm

  整機重量：3000kg

曲軸直徑133mm，不容易磨損，損壞；瓦式傳動，不易損壞，不影響現場的工程進程；泵頭鍛造保證了使用壽命。

旋擺提升:單嘴噴頭擺360°為旋噴;小于360°為弧噴;小于等于180°為拱噴;小于等于90°為擺噴;擺角為0°時為單向定噴。同軸雙嘴噴頭擺180°為旋噴;小于180°為雙向拱噴;小于等于90°為雙向擺噴;擺角為0°時為雙向定噴。非同軸雙嘴噴頭有90°夾角、120°夾角、150°夾角，可用于擺噴和定噴。多嘴噴頭目前國內使用的不多。旋擺為機械旋擺和特殊環境下人工旋擺。

1) 高壓旋噴切割土體一周，旋擺和提升速度慢，噴射半徑長，形成樁徑大。

2) 高壓擺噴切割土體，擺動和提升速度慢，噴射半徑長，形成凝固體積大。

3) 高壓定噴切割土體，提升速度慢，噴射半徑長，形成凝固體板長。

4) 提升速度應與注漿量匹配，供漿量應滿足提速，提速應滿足噴射半徑長度。

5) 高壓噴射注漿機械旋擺，形成凝固體積規則，人工旋擺，形成凝固體積不規則。

6) 旋擺定噴射過程中要固定噴方向樁，以便隨時檢查和防止噴方向位移。

7) 噴射過程中接卸換管時要檢查噴方向，防止噴射方向位移。

8) 按設計要求旋擺定噴射提升，自下而上至設計標高，停止噴射，提出噴射管。

9) 旋噴注漿適用于細顆粒和粗顆粒松散地層，定噴注漿適用于細顆粒松散地層。a.

定噴:適用于黏性土、粉  土、砂土細顆粒松散地層。b.

擺噴:適用于黏性土、粉  土、砂土、礫石中顆粒松散地層。c.

旋噴:適用于黏性土、粉  土、砂土、礫石、卵石粗顆粒松散地層。

xpl-60b型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 配備有回轉支承，需要時孔位可轉至履帶側邊工作，提高了工作效率。配備精確的鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置。鉆機對孔、定位準確快捷。

2. 采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

3. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

5. 動力頭行程長，可接3米鉆桿，減少輔助時間。

6. 最高轉速可達260轉每分鐘，有效的提高了工作效率。

7. 鉆機可采用新型卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安  全性保障。

三 、主要技術參數：

1.最大扭矩：3500 n.m

2.動力頭轉速：0～260r/min

3.動力頭最大行程：3500 mm

4.動力頭額定提升力：30 kn

5.動力頭允許加壓力：35 kn

6 .鉆孔深度：60 m

7 .鉆桿直徑：φ50 mm；φ60 mm；φ73 mm

8.鉆孔傾角: 前后0～100°

9. 電機功率：22 kw+15kw+1.5kw

10. 外形尺寸    [施工尺寸]：3500×2050×5600mm（長寬高）

              [運輸尺寸]：5600×2050×2000mm（長寬高）

11. 整機重量：4200 kg

12.系統壓力：20 mpa

13.最大爬坡度：25°

14.行走速度：2km/h
