東方市化驗室氣路改造-東方集中供氣系統公司-氣體管道安 裝

氣路工程施工技術及工藝(一 )工程施工商介。

實驗室供氣要求氣體純度極高 。因此要求施工時保證管路的連接性能好,氣密性高 ,高 強度、控制性能好,安 全性高 等要求。因此施工中需嚴格按照標準,采用優質材料。

(二)技術要求

一 、技術標準

1、《工業金屬管道設計規范>(gb50316-2000)

2工業金屬管道工程施工及驗收規范》(gb50235-2010);

3、《現場設備、工業管道焊接工程施工及驗收規范>(gb50236-2011);

9、《乙快站設計規范>(gb5003-1991)

5、《氧氙站設計規范》(gb50177-2005)-

6、《至氣站設計范g85000-20071

7氧氣及相關氣體安 全技術規程》(gb16912-2008;8《壓縮空氣站設計規范》(gb50029-2003);

二、工程設計

1、氣瓶間設計

①氣瓶間應采用300m厚實體墻,安 裝防爆門,設置泄爆窗。②室內電器設備均應具備防爆功能;

3室內應安 裝排氣扇,時刻保持良好的通風狀態;

④地面采用環氧樹脂自流坪,防止靜電的導入,防爆門也須接地使用。

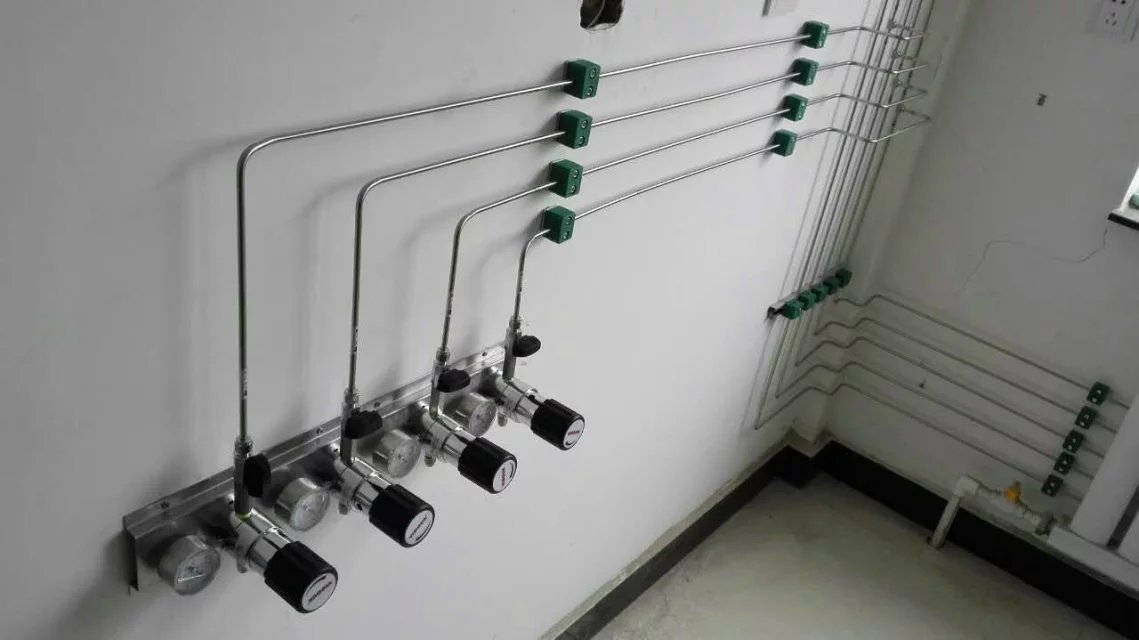

2、供氣系統要求采用二胡減壓的方式進行供氣,供氣匯流排第 一 次減壓,氣體由150kg減壓到15kg以下,再通過站級不鐵銅管輸送到各樓層,二級減壓器安 裝干每個用個點終端。用于控制儀器的輸入壓力,用氣終就配有中壓球園和壓力指示表,二級減壓器對壓力進行精確調整,得到穩定的壓力,可以滿足僅器對不同使用壓力的要求;

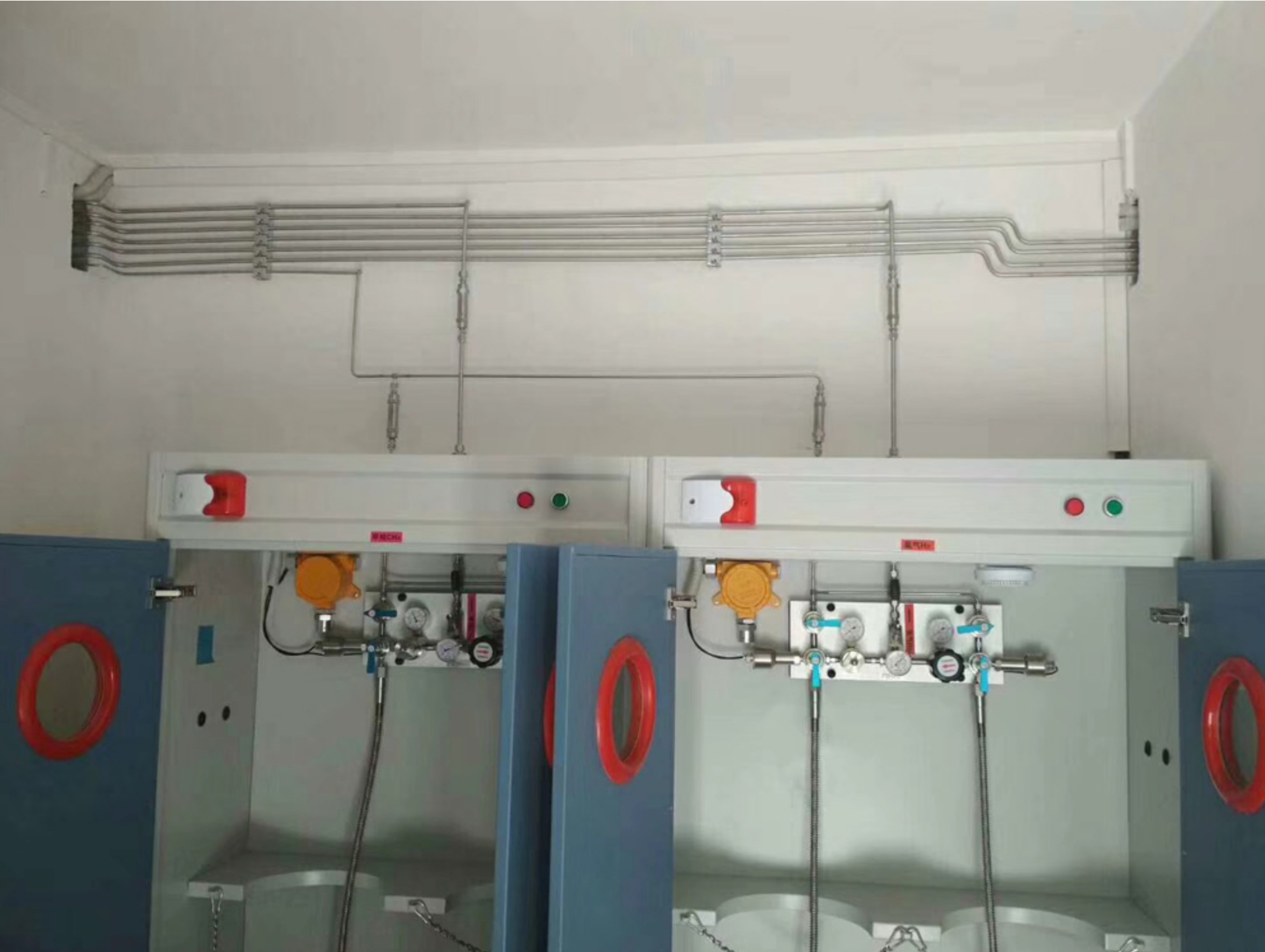

3、采用單瓶匯流排或容制匯流排半自動方式不間斷供氣,充分滿足實驗室的使用要求,更換氣瓶時,可通過安 裝在高 壓軟管下面的卡套進行氣瓶更換;

4、互不相容的兩種氣體(如可燃?xì)怏wh2與助燃?xì)?2)分開安 置在兩個氣瓶間;

5、氫氣壓于易燃性氣體,設計氣體泄露探測報警裝置,設置排空管路,引至室外,在排空管路上加裝單向園,防止明火回流;

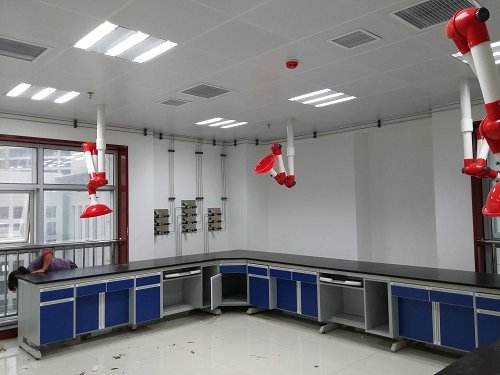

6、管道沿走廊天花敷設,進入實驗室,船境明管鋪設,到達各用氣點引出分支。安 裝終端配件裝置。整體達到美觀實用的要求。

三、工程用材

1、管道、球閥、卡套和三通等為316l不銹鋼材質。減壓器為高 純氣體減壓器(不特鋼國品),高 壓軟管(連接鋼瓶和匯流排)為不銹鋼活紋餐,在高 壓軟管的進氣端。配置單向閥,可以防止更換銅瓶時,軟管內的氣體外泄,同時避免外界的空氣混入氣路之中:

2、管省系統。所有的氣體管道選用級別的316l不銹銅餐,使氣體在流通過程中不至于被管道系統污染,保證氣體的純度:

3、終據,配置截止園和二級減壓器,截止圖用于控制每一 個氣路的開啟與關團。在儀器需要調和維修時,能停止任何指定的儀暴的氣體供應,減壓器用于顯示和調整終端的壓力。

4、主要元器件材質說明1高 壓減壓鬧

高 壓減壓園為膜片式減壓園,母體材質采用ss-316l,膜片與母體采用硬密封形式。母體螺紋為1/4npt,調節壓力為25lpa-0lp,輸出壓力穩定,適用于氣體分析儀器、各種高 純氣體、腐燭性氣體及有毒氣體。(2)截止圖

截止閣。母體材質采用ss-316l,最 高 使用壓力達30000iz使用溫范圍,-23至74℃,母體設計采用一 體式結構,手柄式轉動開關,接口形式為genlok卡套式接頭。(3)球閥

球閥母體材質采用ss-316l。最 高 使用壓力達3000eglg使用銀度范圍:-23至74c。母體設計采用-體式結構,手柄式輪動開關,接口形式為genok卡套式接頭,可快速切斷氣體流量。

四、其它

1、實驗室氣體管路工程主要材質為316lbl和bp等級的不銹鋼無縫銅管。所有氣體管路的連接采用無縫焊接技術,禁止采用法蘭,快裝和卡套。所有的氣體管路在工作臺上配備合適的控制閥門,便于試驗人員的控制。

2、壓縮空氣的氣體管路為不銹鋼,經過除水,除油,除塵后減壓輸送到實驗幸以滿足實驗室儀器工作的需要。

3實驗室氣體管路系統必須配備安 全壓力釋放和調節閥門,配備壓力表直觀反應氣體入口和出口壓力。所有釋壓和吹掃閥門要求通過管路連接到排氣管道裝置系統。排空管道有易燃,助性氣體,要要分開掛放,排空管道要能有足夠的流量空間。皮選用 1/2 以上口徑的管道。

9、安 全減壓要有標示,標明壓力釋放級別。

5、所管件門、調壓裝置、切換裝置等都高 質量的不銹鋼材料制成,并且都是標準配件。

6、型,牌產品每種氣體的減壓閥壓力表為各種氣體的專用慣表。

7、所有管路標明連接接的氣體和氣體的流動指向。指示標示的顏色須用不同顏色來區分,特殊氣體的色彩應鮮艷醒目。

8實驗室管路系統中的氣體管路、鋼瓶等需要提供合適的接地保護,氣管不得與電氣同一 個線槽支架。

9、氣體管路每間隔1.5m采用管碼支架固定。并根據氣體管路變曲的直徑,設管合適的支架位置。

10、整個管路安 裝完畢后。對整個系統做壓力測試。參照<工業金屬管道工程資工及驗收規范》。管路系統在保壓24小時后,壓力無下降為合格。

(三)施工方法

1、材料驗收

11、全部不銹鋼、管件應有制造廠的質量證明書,且符合設計文件的規定,鋼管的質量證明書上右供方的名稱或印記、產品標準號、銅的牌號,爐進號,批號品種名稱,規格質量生級,同時還應檢查直輕,硬畫,農持合提定。

1、2、全部管子、管件應進行外觀檢查,其表而應無型紋、結疤、麻 點、夾雜物、折等、重皮、劃害、銹蝕等缺陷。

13、全部閥門應做外觀檢查,檢查項目包括,

規格型號規格、銘牌、編號、壓力等級、材質標注應符合圖紙?jiān)O(shè)計要求。

外部和可見的表面,慢紋,密封面應無損傷,銹蝕現象。

2、材料的存放

不銹鋼管要堆放在木板上,所有閥門要松查兩越口封閉狀況,小型管件和園門要放在貨架上,所有存放的材料均要做出明示標識。注明規格、材質、合格證號。
