氣路工程施工技術及工藝(一 )工程施工簡介。

實驗室供氣要求氣體純度極高 。因此要求施工時保證管路的連接性能好,氣密性高 ,高 強度、控制性能好,安 全性高 等要求。因此施工中需嚴格按照標準,采用材料。

(二)技術要求

一 、技術標準

1、《工業金屬管道設計規范>(gb50316-2000)

2工業金屬管道工程施工及驗收規范》(gb50235-2010);

3、《現場設備、工業管道焊接工程施工及驗收規范>(gb50236-2011);

9、《乙快站設計規范>(gb5003-1991)

5、《氧氙站設計規范》(gb50177-2005)-

6、《至氣站設計范g85000-20071

7氧氣及相關氣體安 全技術規程》(gb16912-2008;8《壓縮空氣站設計規范》(gb50029-2003);

二、工程設計

1、氣瓶間設計

①氣瓶間應采用300m厚實體墻,安 裝防爆門,設置泄爆窗。②室內電器設備均應具備防爆功能;

3室內應安 裝排氣扇,時刻保持良好的通風狀態;

④地面采用環氧樹脂自流坪,防止靜電的導入,防爆門也須接地使用。

2、供氣系統要求采用二胡減壓的方式進行供氣,供氣匯流排第 一 次減壓,氣體由150kg減壓到15kg以下,再通過站級不鐵銅管輸送到各樓層,二級減壓器安 裝干每個用個點終端。用于控制儀器的輸入壓力,用氣終就配有中壓球園和壓力指示表,二級減壓器對壓力進行調整,得到穩定的壓力,可以滿足僅器對不同使用壓力的要求;

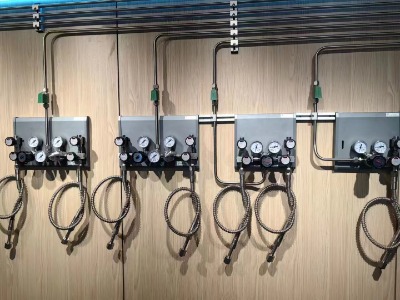

3、采用單瓶匯流排或容制匯流排半自動方式不間斷供氣,充分滿足實驗室的使用要求,更換氣瓶時,可通過安 裝在高 壓軟管下面的卡套進行氣瓶更換;

4、互不相容的兩種氣體(如可燃氣體h2與助燃氣02)分開安 置在兩個氣瓶間;

5、氫氣壓于易燃性氣體,設計氣體泄露探測報警裝置,設置排空管路,引至室外,在排空管路上加裝單向園,防止明火回流;

6、管道沿走廊天花敷設,進入實驗室,船境明管鋪設,到達各用氣點引出分支。安 裝終端配件裝置。整體達到美觀實用的要求。

三、工程用材

1、管道、球閥、卡套和三通等為316l不銹鋼材質。減壓器為高 純氣體減壓器(不特鋼國品),高 壓軟管(連接鋼瓶和匯流排)為不銹鋼活紋餐,在高 壓軟管的進氣端。配置單向閥,可以防止更換銅瓶時,軟管內的氣體外泄,同時避免外界的空氣混入氣路之中:

2、管省系統。所有的氣體管道選用級別的316l不銹銅餐,使氣體在流通過程中不至于被管道系統污染,保證氣體的純度:

3、終據,配置截止園和二級減壓器,截止圖用于控制每一 個氣路的開啟與關團。在儀器需要調和維修時,能停止任何指定的儀暴的氣體供應,減壓器用于顯示和調整終端的壓力。

4、主要元器件材質說明1高 壓減壓鬧

高 壓減壓園為膜片式減壓園,母體材質采用ss-316l,膜片與母體采用硬密封形式。母體螺紋為1/4npt,調節壓力為25lpa-0lp,輸出壓力穩定,適用于氣體分析儀器、各種高 純氣體、腐燭性氣體及有毒氣體。(2)截止圖

截止閣。母體材質采用ss-316l, 高 使用壓力達30000iz使用溫范圍,-23至74℃,母體設計采用一 體式結構,手柄式轉動開關,接口形式為genlok卡套式接頭。(3)球閥

球閥母體材質采用ss-316l。 高 使用壓力達3000eglg使用銀度范圍:-23至74c。母體設計采用-體式結構,手柄式輪動開關,接口形式為genok卡套式接頭,可快速切斷氣體流量。
