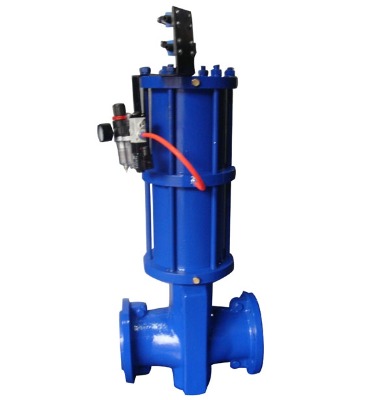

氣動管夾閥結構：本閥門由左右閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉點,切勿盡力或多人輔助,禁用其他工具開閉。氣動管夾閥適用化工,石油、發電、堿 廠、選礦、水泥、選煤、非金屬等行業,可控制管路濃度砂粒狀流量與截止。

當順轉氣動管夾閥手輪時,使大小閥桿同時帶動上下閘板,壓縮管套,進行關閉,反轉即行開啟,這樣,閘板在導柱之間上下往復完成閥門開閉工作。另外,因橡膠管套承力,因此在開關時,操作人員旋轉手輪時只要感到適量抵觸,均己達到開閉極點,切勿盡力或多人輔助,禁用其他工具開閉。

OKE氣動管夾閥特征

由左右閥體,橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好,只須更換膠套即完好如新,閥體可較長時間使用。

OKE氣動管夾閥詳細參數

口徑 DN20～600mm

壓力 1.0～2.5mpa

適用溫度 -35+130℃

閥體：鑄鐵、鋁合金、碳鋼

套管：橡膠

閥桿：鑄銅、碳鋼

壓桿：球墨鑄鐵

連接方式 法蘭

驅動方式：手氣動。

適用范圍：化工,石油、發電、堿 廠、選礦、水泥、選煤、非金屬等行業,可快速控制管路濃度砂粒狀流量與截止。

使用介質：紙漿、污水、礦渣、煤渣、泥沙等。

類型  直通式
