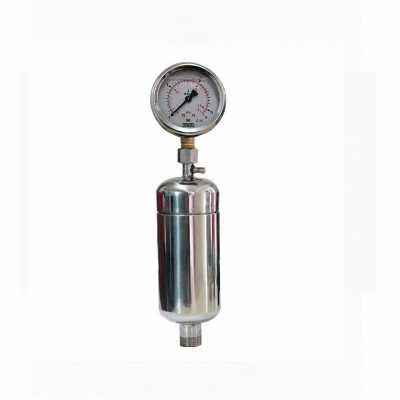

不銹鋼氣囊式脈沖阻尼器是消除管路脈動的常用元件,不銹鋼阻尼器是計量泵必須Q系列夠平滑由柱塞泵,隔膜泵等容積泵引起的管路脈動及消除系統的水錘現象,它由耐腐蝕的氣囊將氣體與管路中的液體隔離,不銹鋼脈沖阻尼器通過氣室容積的變化平滑管路脈動,對受壓液體的能量進行儲存和釋放。

不銹鋼阻尼器是一種專門為蓄集受壓液體而達到平滑脈動效果的裝置。液體是不可壓縮的,利用氣體的可壓縮性來達到儲存和釋放能量的目的。不銹鋼阻尼器可伸縮的膠囊裝在阻尼器殼體中,通過專用充氣閥將惰性氣體充入膠囊,氣體膨脹,充滿阻尼器殼體的整個容積。當管路壓力大 于預充氣體壓力時,液體進入阻尼器內,膠囊被壓縮,氣體容積減小。當達到氣體壓力與液體壓力平衡時,氣體容積的變化量即為可利用做功的有效容積。

1.消除水錘對系統的危害。

2.不銹鋼阻尼器減小流速波動的峰值。

3.減少壓力波動對管路,彎頭,接頭的沖擊。

4.吸收泵的脈動,為其創造良好的工作環境并改善泵的工作性能。

5.不銹鋼阻尼器和背壓閥等配合使用可以使管路的壓力波動接近為零。

6.緊急或快速儲存能源,降低系統能耗。

7.作為輔助能源,允許系統選用略小的泵型和使用更小的管徑,降低成本。

8.不銹鋼阻尼器在系統中作為容積補償和壓力補償元件。

OKE阻尼器特征

靈敏度高,消除脈沖效果更好,能夠承受較高的壓力（氣囊式脈沖阻尼器最 大 耐壓31.5MPa）,其結構是在空氣罐內加一個氣囊,氣囊內充入一定壓力的氣體,在管路中,管路中的液體壓縮氣囊,氣囊收縮,然后擴張,從而起到緩沖效果。和膜片式相比較,氣囊式脈沖阻尼器的靈敏度更高,緩沖效果更好,但是因其氣囊材質一般為橡膠材質,所以其使用范圍沒有膜片式廣,不銹鋼氣囊式脈動阻尼器其選型方法是泵每次沖程的容積數乘以10,即得到能減小90％脈沖的最 小容積數。

OKE阻尼器詳細參數

容積 0.35-16L

壓力 PN1.0-31.5mpa

適用溫度 -40～+140℃

連接方式 螺紋

殼體材質 不銹鋼、碳鋼、PVC

氣囊材質有 丁腈橡膠、氫化丁腈橡膠、丁基橡膠、（EPDM）三元乙丙橡膠,氟橡膠

密封圈材質 氟橡膠或同氣囊材質

壓力表尺寸  標準為60mm表面,M14*1.5螺紋頭,充氣閥連接尺寸為M14*1.5外螺紋

適用流體 氣體、液體

流動方向 單向

用途 儲存和釋放

驅動方式  自動

類型  直通式
