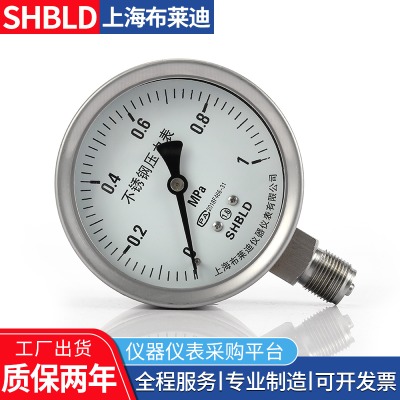

膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。

耐腐蝕性能取決于膜片材料。

結構原理

儀表由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和度盤）和外殼（包括表殼和罩圈）等組成。儀表外殼為防濺結構,具有較好的密性,故能保護其內部機構免受污穢浸入。

儀表的作用原理是基于彈性元件（測量系統上的膜片）變形。在被測介質的壓力作用下,迫使膜片產生相應的彈性變形——位移,借助連桿組經傳動機構的傳動并予放大,由固定于齒輪上的指針逐將被測值在度盤上指示出來。

主要技術指標

精確度等級：2.5級

使用環境溫度：-40～＋70℃；相對溫度不大于90％。

溫度影響：使用溫度偏離20±5℃時,其溫度附加誤差不大于0.04％/℃。

工作位置：垂直安 裝。

外殼防護等級：符合ip64。

型號表示ypf－規格內容    100 ф100mm150 ф150mm表

面

外

徑－   a膜片壓力表m20×1.5外螺紋接口b不銹鋼膜片壓力表m20×1.5外螺紋接口b－f法蘭不銹鋼膜片壓力表25－4.0hgj法蘭類型 ypf－□－□
