zsfy型預作用裝置是一種將火災自動探測報警技術和自動噴水滅火系統結合起的來的一種新系統，對保護對象起到雙重保護作用，系統管網平時為干式，火災發生后，會通過預作用裝置將系統管網由干式變成濕式伺應狀態，特別適用于平時忌水漬泡，不希望有誤噴現象發生的重要場所，如計算機房、資料室、史料檔案館，圖書館以及怕水受潮的機電儀表，食品藥品等庫房等。

1、主要技術參數、外形和連接尺寸

額定工作壓力:   1.2mpa

密封試驗壓力:   2.4mpa

法蘭連接尺寸:   gb/t9113.3、1.6mpa平面凸臺法蘭

安  裝 方 式:    垂直向上

產 品 標 準:    cnca-cts  0016-2010

cccf-cprz-13-2011

gb5135.5-2003 自動噴水滅火系統第5部份

2、主要結構和工作原理：

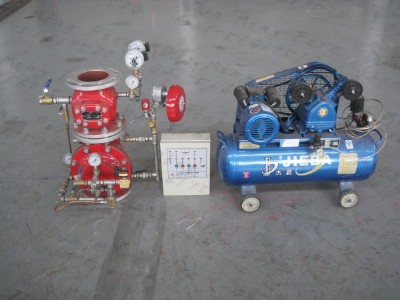

zsfy型預作用報警閥組由雨淋閥、濕式報警閥（單向閥）、進水口法蘭、火災自動報警探測器、閉式噴頭、手動應急閥、電磁閥、滴水閥、壓力表、壓力開關、水力警鈴和配套的空氣維護裝置、空壓機、電控箱等組成預作用裝置。在發生火災前，系統管網內充滿

0.03～0.05mpa的空氣，由空氣維護裝置和空壓機維護其氣壓，管網內無水,具有干式系統特點，火災發生后，安  裝在保護區的自動報警探測器發生報警信號，主電控柜發出指令，雨淋閥打開，供水系統開始向管網供水，

在閉式噴頭尚未爆裂時，該系統已由干式轉為濕式系統，并同時由水力警鈴報警，壓力開關動作，啟動聲光報警，顯示管網內已充滿水源，這時，只要閉式噴頭受火災溫度升高爆裂，就會自動噴水滅火。

在火災發生后，火災自動報警探測器報警開始，到雨淋閥打開，向管網充水，將干式管網變成濕式管網這一段時間，稱為預作用時間，在此時間內，可以組織人員趕赴火災現場進行救火，閉式噴頭不會爆裂，避免了水漬造成的損失。
