一、產品特點和使用范圍：

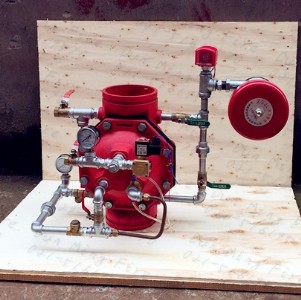

   本雨淋閥是一種直接密封式隔膜閥，閥體采用優質鑄鐵鑄造隔膜采用夾布丁基橡膠材料制成。具有經久耐用、性能可靠、安  裝靈活、維修方便等特點。閥內無軸、無金屬閥瓣等構件，所以不存在銹蝕問題。廣泛用于各類開式系統（系統側管路上為開式噴頭）如雨淋系統、水幕系統、水霧系統。本閥門按gb5135.5-2003標準生產制造。

   雨淋閥和各種開式噴頭組成雨淋系統又稱開式滅火系統。雨淋閥一旦開啟后，其閥后連接的所有開式灑水噴頭同時噴水，因此雨淋系統適用于火災蔓延速度快，閉式噴頭開放后噴水不能有效覆蓋起火范圍的高度危險場所，以及因空間超高，閉式噴頭不能及時動作的場所。如舞臺、火工品廠等嚴重危險ii級的場所（溶劑  、油漆、瀝青等)。

因雨淋系統是單一作用面積的設施，因此必須按規范設計，一套雨淋閥保護范圍不得超過260m2。

二、產品組成及工作原理：

   雨淋閥系統由雨淋閥、水力警鈴、壓力開關、電控柜、火災感應器（電子探測器、閉式噴頭）、滅火灑水噴頭（開式、水霧、水幕）等組成雨淋閥系統。它適用于火災蔓延速度快的高危險場所,如舞臺、火工品廠、嚴重危險ii級場所包括易燃液體、噴涂操作區域、固定易燃可燃的氣溶膠制品、溶濟油漆制品廠等。當系統處于伺應狀態時，由雨淋閥將消防水封閉于管網供水側，而系統側管網中沒有水。雨淋閥開啟方式可用電控制、傳動管控制（濕式或干式）、人工手動控制三種方式，用戶可因地制宜選用。

   由雨淋閥隔膜腔內水壓的高低控制著雨淋閥的啟閉，當隔膜腔內的水壓等于供水壓力時隔膜關閉水不能進入系統。當通過打開電磁閥或由工作人員打開緊急手動快開閥或因閉式噴頭動作開啟，使隔膜腔內的水壓下降到一定值時，隔膜腔被供水壓力頂開，水流進入系統側管網滅火。

   電控柜控制：首先位于保護區內的電子探測器將測得的火災信號傳送至電控柜，由電控柜將信號過濾處理，再向雨淋閥上的電磁閥發出啟動信號，電磁閥打開，隔膜腔泄壓，雨淋閥動作，水從供水側進入系統管網，通過開式噴頭噴向整個保護區，執行滅火功能。

   傳動管控制：隔膜腔內的水壓也可由濕式管網或干式管網控制，即組成為濕式（水）或干式（氣）系統，當閉式噴頭動作通過傳動管使隔膜腔的水壓下降，閥打開。

   人工手動控制：一般是調試試驗或緊急時使用。

本閥設有防復位裝置，在正確的操作下，當隔膜腔內的水壓一經泄壓后，無論電磁閥或手動快開閥是否重新被關閉，隔膜壓力腔均不能重新升壓，閥仍保持開啟狀態，可保證滅火過程中不至于因為突然斷電電磁閥關閉而使雨淋閥重新關閉，滅完火后，須由工作人員將復位球閥打開才能使壓力腔重新升壓將閥關閉。

三、主要技術參數：

1、工作壓力：0.14-1.6mpa

2、閥體強度試驗壓力:6.4mpa(開啟狀態)

3、密封試驗壓力：3.2mpa（閥瓣打開和關閉兩種狀態）100％檢測.

4、電磁閥啟動電源：dc24v、1.5a。

5、雨淋閥應安  裝在高于4℃，低于70℃的環境中，濕式引導管線使用環境溫度應高于4℃，且不高于啟動雨淋系統的閉式噴頭的最高環境溫度。在嚴寒地區應采取防凍、保暖措施。
