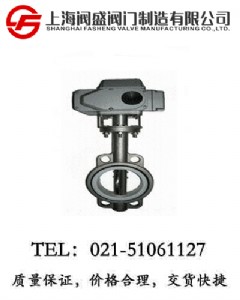

不銹鋼電動蝶閥
http:// /product/1073.html
|
|
產品名稱： |
不銹鋼電動蝶閥 |
| 產品型號： |
d971x/f |
| 產品口徑： |
dn50-300mm |
| 產品壓力： |
1-1.6mpa |
| 產品材質： |
不銹鋼、304、316 |
| 聯系電話： |
|
| 聯系傳真： |
021-51062214 |
| email： |
fashengfamen@ |
| 聯系人： |
陳云非 |
| 聯系手機： |
|
| qq： |
203398752 |
| 公司名： |
上海閥盛閥門制造有限公司 |
| 帳號： |
03403300040015985 |
| 稅號： |
310115093693896 |
| 售后承諾： |
質保一年，質量三包：包修、包換、包退。 |
|
不銹鋼電動蝶閥
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安 裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安 裝。
7、本閥結構獨特，操作靈活，省力，方便。
|
公稱通經dn（mm)
|
對夾式50-300
|
法蘭式50～2000
|
|
公稱藥理pn（mpa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(mpa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(mpa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
|
適用介質
|
|
|
泄漏率
|
符合gb/t13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
不銹鋼電動蝶閥主要零件材料：
|
零件名稱
|
材料
|
|
閥體
|
304、wcb、qt450-10、ht200、ht250
|
|
蝶板
|
304、wcb、qt450-10、ht200、ht250
|
|
閥軸
|
2cr13
|
|
密封圈
|
丁腈耐油橡膠
|
|
填料
|
柔性石墨
|
|
制造標準
|
gb/t 122387-89
|
|
法蘭標準
|
gb9113-2000、gb17241.6-1998
|
|
結構長度標準
|
gb12221-89
|
|
檢驗標準
|
gb/t 13927-92
|
不銹鋼電動蝶閥主要外型尺寸：
|
dn
|
l
|
h
|
ho
|
a
|
b
|
0.6mpa
|
1.0mpa
|
1.6mpa
|
|
do
|
n-d
|
do
|
n-d
|
do
|
n-d
|
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
570
|
380
|
150
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
|
美國閥盛閥門集團，創業于1950年，至今，已成為世界屈指可數的綜合閥門廠家之一。閥盛不僅生產一般設備用閥門以及各種工業成套設備用閥門，還生產各種自動操作、測試設備用閥門。
閥盛閥門擁有十家生產工廠。在這些工廠里，從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，閥盛的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“可靠的閥門”。
|
