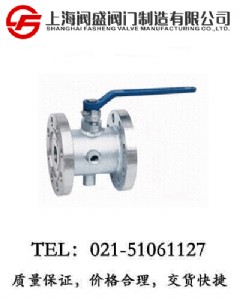

保溫夾套球閥
http:// /product/1185.html
|
|
產品名稱： |
保溫夾套球閥 |
| 產品型號： |
bq41h/f |
| 產品口徑： |
dn15-200mm |
| 產品壓力： |
1.6-4mpa |
| 產品材質： |
鑄鋼、不銹鋼 |
| 聯系電話： |
|
| 聯系傳真： |
021-51062214 |
| email： |
fashengfamen@ |
| 聯系人： |
陳云非 |
| 聯系手機： |
|
| qq： |
203398752 |
| 公司名： |
上海閥盛閥門制造有限公司 |
| 帳號： |
03403300040015985 |
| 稅號： |
310115093693896 |
| 售后承諾： |
質保一年，質量三包：包修、包換、包退。 |
|
保溫夾套球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1mpa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
保溫夾套球閥技術參數及執行標準：
|
公稱通徑
|
dn15～200、nps 3/4～8
|
|
公稱壓力(mpa)
|
pn1.6~2.5、class150~300、10k、20k
|
|
閥門材料及適用工況
|
零件名稱
|
材 料
|
|
3.閥體
|
wcb
|
cf8(304)
|
cf8m(316)
|
|
2.閥座
|
1cr18ni9ti
|
1cr18ni9ti
|
0cr18ni12mo2ti
|
|
4.密封圈
|
聚四氟乙烯、對位聚笨
|
|
5.球體
|
2cr13
|
1cr18ni9ti
|
0cr18ni12mo2ti
|
|
6.閥桿
|
2cr13
|
1cr18ni9ti
|
0cr18ni12mo2ti
|
|
1.夾套
|
25
|
25
|
25
|
|
7.填料
|
聚四氟乙烯、柔性石墨
|
|
適用介質
|
水、蒸汽、油品
|
硝酸 等腐蝕性介質
|
醋酸 等腐蝕性介質
|
|
適用溫度
|
-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）
|
|
設計制造
|
gb/t 12237-1989、api 608、api 6d、jpi 7s-48、bs5351
|
|
結構長度
|
gb/t 12221-1989、ansi b16.10；jis b2002
|
|
連接法蘭
|
jb/t74~90(jb74~90)、gb9112~9131、hgj44-76、sh3406；ansi b16.5；jis b2212~2214
|
|
壓力試驗
|
jb/t 9092-1999、api 598
|
|
傳動方式
|
手動、蝸輪蝸桿傳動、氣動、電動。
|
保溫夾套球閥主要外形及連接尺寸表：
|
公稱通徑
|
d
|
l
|
d
|
e
|
q
|
h
|
w
|
管螺紋
|
|
(mm)
|
(in)
|
(mm)
|
(in)
|
p
|
|
20
|
3/4"
|
19
|
117
|
40
|
1.5"
|
58.5
|
147
|
101
|
170
|
g3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
g3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2.5"
|
63.5
|
181
|
125
|
250
|
g3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
g3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
g3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
g3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
800
|
g3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
492
|
410
|
800
|
g3/4"
|
|
|
美國閥盛閥門集團，創業于1950年，至今，已成為世界屈指可數的綜合閥門廠家之一。閥盛不僅生產一般設備用閥門以及各種工業成套設備用閥門，還生產各種自動操作、測試設備用閥門。
閥盛閥門擁有十家生產工廠。在這些工廠里，從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，閥盛的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“可靠的閥門”。
|
