產品名稱：軌道球閥產品型號：gq40h產品口徑：dn25-500產品壓力：0.6~6.4mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品簡介：制造標準：中國gb、機械部jb、化工標準hg、美標api、ansi、德標din、日本jis、jpi、英標bs生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、wcb、wc6、wc9、20#、25#、鍛鋼、a105、f11、f22、不銹鋼、304、304l、316、316l、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0mpa-50.0mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。聯系電話：15901687301 產品詳情軌道球閥產品特點：

1、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本。

3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安  全的問題。

4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。

5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

軌道球閥工作原理：①當閥門處于全開位置時，順時針轉動手輪，在閥桿螺母與止推軸承配合下，閥桿開始下降并帶動球體開始旋轉。⑧繼續轉動手輪，當閥桿升到極限位置時，此時球也已隨閥桿倒轉了90°閥門已處于全開位置。②連續轉動手輪，閥桿上的精密螺旋曲線槽軌道與嵌于其內的導向銷相互作用，帶動球體隨閥桿不停的按順時針方向轉動。⑦當閥門將要開啟時，閥桿上的精密螺旋曲線槽軌道與嵌于其內的導向銷相互作用帶動球體在與閥座密封面完全無摩擦的情況下不停的按逆時針方向轉動。

③當閥門將要關閉時，閥桿帶動球體在與閥座密封面完全無摩擦的情況下旋轉了90°。⑥連續轉動手輪、閥桿會在向上升的同時帶動球體傾離閥座。④繼續轉動手輪，再次下降的閥桿會機械地壓球體，使球體與閥座緊密接觸，從而達到密封效果。⑤當閥門處于全關位置時逆時針轉動手輪。在閥桿螺母與止推軸承配合下，閥桿開始升，并帶動球體開始旋轉。

軌道球閥技術規范：

設計依據gbapi結構長度jb/t 7745

gb/t 12221ansi b16.10連接法蘭gb/t 9113

jb/79 hg20592ansi b16.5對焊端gb/t 12224mss sp 44

ansi b16.25檢驗和試驗jb/t 9092spi 598

軌道球閥主要零件名稱及材質：主要型號零件名稱材質

fgq40yh

fgq41yh閥體、閥蓋wcbzg1cr5mozg1cr18ni9tizg1cr18ni12mo2ti球體閥桿2cr131cr18ni9ti1cr18ni9ti1cr18ni12mo2ti密封面硬質合金 合金鋼導向銷2cr13 40crmn閥桿螺母鑄錳黃銅螺栓351cr18ni9ti螺母35 45填料柔性石墨環ptfe墊片柔性石墨纏繞墊 柔性石墨復合墊手輪可鍛鑄鐵

軌道球閥產品性能規范：壓力等級試驗壓力適用環境殼體試驗密封試驗1.62.41.76易燃、易爆、

易揮發、易聚

合及劇毒場合2.53.752.754.06.04.46.49.67.04class1502.942.2class3007.55.5class60016.011.0適用溫度-190～≤550℃適用介質水、油、天然氣及各種軟性介質與懸浮液等驅動方式氣動、手動、電動

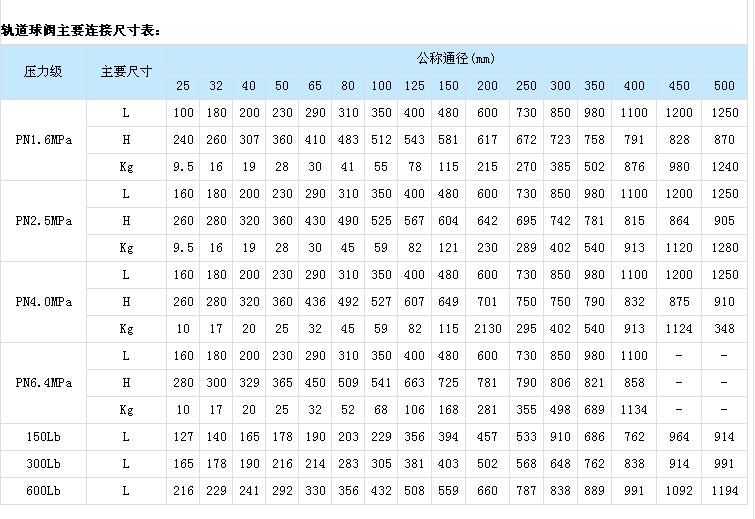

軌道球閥主要連接尺寸表：壓力級主要尺寸公稱通徑
