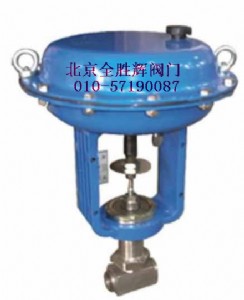

進口氣動精小型調節閥

美國威盾進口氣動薄膜精小型小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接，具有體積小、重量輕、安  裝、維護方便等優點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等介質的注流量調節場合。

公稱通徑(mm) g1/2"g3/4"

閥座直徑(mm) 1.5＊3456789

流量系數kv0.00250.080.120.200.320.500.801.00

可調范圍30:1

公稱壓力標準產品1.6 4.0 6.4、10mpa

閥芯形式單座柱塞型閥芯

流量特性直線

作用形式氣開式、氣關式

工作溫度普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃

法蘭標準符合jb78-59、jb79-59標準，可按jb/79.1-94、jb/79.2-94、ansi、jis、din 等標準訂貨生產

執行機構zha/b型多彈簧氣動薄膜執行機構

可配附件定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

注：  工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 ＊注量系數<0.08需特殊訂貨。

要技術性能指標

泄漏率：ⅵ 級， 小于額定流量的10-4

回差 ：不帶，

主要零部件材料

閥體材質：1g1cr18ni9ti、316、316l等

芯座材質：1cr18ni9ti、316、316l等

填料材質：聚四氟乙烯、柔性石墨

膜片材質：丁青橡膠夾尼龍布

執行機構zha(b)-11

行程(mm)10

有效面積(cm3)200

氣源接口尺寸m16×1.5

公稱通徑(mm)g1/2"g3/4"

閥座直徑(mm)1.53456789

允許壓差△p(mpa)6.45.24.6

注： (1)zha：正作用執行機構；zhb 反作用執行機構。

(2)如果允許壓差不清楚或最大工作壓差超出列表范圍請我們聯系。

進口氣動薄膜精小型小流量調節閥訂貨須知

1.產品型號與名稱 2.公稱通徑dn(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安  裝空氣過濾器三聯件與二位五通電磁閥。

美國威盾vton閥門中國一級代理商-北京全勝輝閥門有限公司歡迎你來電咨詢、訂購

注：由于網站平臺必須填寫價格才能通過審核，該網站平臺的價格不準確，具體價格根據用戶工礦參數選型后在報價。購買我公司產品我公司24小時對產品安  裝調試進行技術指導服務，產品質保期12個月。

訂貨須知

訂貨時請注明型號、公稱通徑、實際工作壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。
