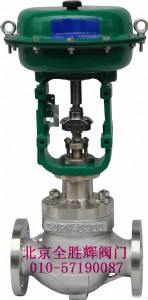

進口氣動單座調節閥

美國威盾進口氣動單座調節閥閥芯采用上導向結構,閥結構緊湊,有呈s流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合iec534-2標準。調節閥的泄漏量符合ansi b16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合gb/t4213-92。

進口氣動單座調節閥閥體

閥體型式：直通單座鑄造球型閥

公稱通徑：15、20、25、40、50、65、80、100、150、200mm

公稱壓力：ansi 125、150、300、600、1500、2500  jis 10、16、20、30、40 60k

pn1.6、4.0、6.4、10、16、32mpa

連接型式：法蘭連接：ff、rf、rj、lg、溝槽型、嵌入型

法蘭標準：jis b2201-1984、ansi b16.5-1981、gb/t9112～9124-2000 din等

焊接連接：嵌接焊sw

材料：鑄鋼（zg230-450）、鑄不銹鋼（zg1cr18ni9ti、zg1cr18ni12mo2ti、zg00cr18ni12mo2ti）、鈦等

上閥蓋：常溫型（p）：-17～+230℃

伸長ⅰ型（e1）：-45～-17℃ +230～+566℃

伸長ⅱ型（e2i）：-100～-45℃

伸長ⅱ型（e2w）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式：單座柱塞型閥芯

流量特性：金屬閥座 等百分比特性（％）和線性特性（l），參考流量特性曲線圖 cv值從0.04～14的高精度流量特性符合iec534-2標準

軟閥座 等百分比特性（％）和線性特性（l），參考流量特性曲線圖

注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖

單座調節閥材料：不銹鋼（1cr18ni9ti、1cr18ni12mo2ti、17-4ph、9cr18、316l）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

型式：lha多彈簧薄膜執行機構、lva5單彈簧薄膜執行機構、lva6單作用氣缸動活塞執行機構、lvp雙作用氣缸活塞執行機構

膜片材料：乙丙橡膠夾尼龍布、丁青橡膠夾尼龍布

彈簧范圍：20～100、80～240kpa（lha，lva5型），190～350、190～400kpa（lva6型）

供氣壓力：140～400kpa（lha型）、140～280kpa（lva5型）400～500kpa（lva6型）、300～500kpa（lvp型）

氣源接口：rc1/4”

環境溫度：-30～+70℃

閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式

單座調節閥附件：限位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

進口氣動薄膜單座高壓調節閥訂貨須知

1.產品型號與名稱 2.公稱通徑dn(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安  裝空氣過濾器三聯件與二位五通電磁閥。

美國威盾vton閥門中國一級代理商-北京全勝輝閥門有限公司歡迎你來電咨詢、訂購

注：由于網站平臺必須填寫價格才能通過審核，該網站平臺的價格不準確，具體價格根據用戶工礦參數選型后在報價。購買我公司產品我公司24小時對產品安  裝調試進行技術指導服務，產品質保期12個月。

訂貨須知

訂貨時請注明型號、公稱通徑、實際工作壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。
