eh4304-10cf-a2f7 21鍵紅外遙控潛水燈芯片一．功能說明

上電工作,默認七彩跳變模式flash,紅外遙控功能

紅外遙控碼值（00ff）,如下：

紅外遙控功能說明：

on鍵：數據碼“45”開啟

off鍵：數據碼“46”關閉

加亮/加速鍵：數據碼“07”,在單色時按下燈光變亮,在自動變色模式時按下加快變色速度

減亮/減速鍵：數據碼“15”,在單色時按下燈光變暗,在自動變色模式時按下減慢變色速度

flash鍵：數據碼“47”r,g,b跳閃,可調閃爍速度

strobe鍵：數據碼“44”呼吸閃,可調閃爍速度

fade鍵：七彩漸明漸暗,循環,可調漸變速度

amooth鍵：r,g,b漸明漸暗,可調漸變速度

其它顏色按鍵：切換顏色

有不掉電記憶功能 不管在哪個模式按關機 再開機還是回到原來模式

開啟默認速度最 慢。

二．電氣參數（vdd=5.0v ta=25℃）

參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.25.05.5v 工作電流iop 1.5 ma所有負載空接靜態電流istb 3 ua所有負載關閉驅動電流低電平輸出iol 25 mavdd=5.0v,vol=1.0v驅動電流高電平輸出ioh 15 mavdd=5.0v,voh=4.0v工作溫度ta-102580℃ 儲存溫度tstg-2025100℃三．封裝腳位圖（sop-8）

四．pin引腳說明及功能描述

管腳號符號功能描述1vddic正極2r紅燈輸出,低有效3b藍燈輸出,低有效4rx紅外信號輸入5y暖白燈輸出,低有效6g綠燈輸出,低有效7w白燈輸出,低有效8gndic負極

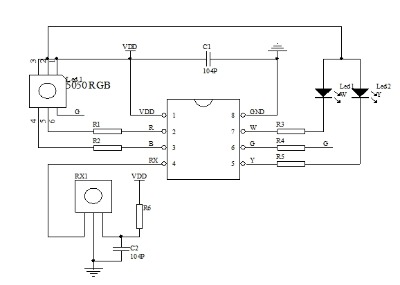

五．電路參考圖

六．封裝尺寸圖（sop-8）

七．版本說明

版本日期描述eh4304-10cf-a2f72024/04/15v01初版
