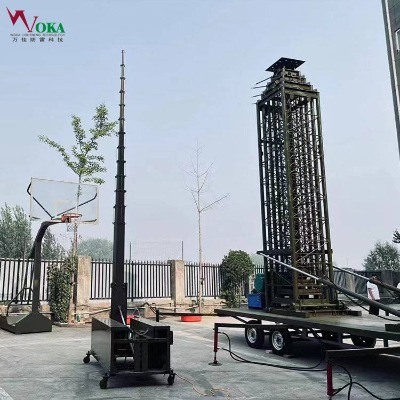

森林防火升降塔 25米液壓倒伏伸縮塔 40米桁架式升降四角塔

 一升降塔組成

 升降塔由升降塔體、升降絞盤、倒豎絞盤、塔座、支座、運輸支架、風繩組件、控制箱等組成。采用電動絞盤驅動,能快速地將j頁部載荷(如天線)升到規定高度,桿體為方型截面。工作時倒豎機構可快速將升降桿由水平狀態豎成垂直狀態,***后手動鎖定機構將其***地鎖定于機座。系統可裝載于各類方艙j頁部,運輸時水平放置。

二升降塔技術參數：

1)桿體節數：8節；

2)升高時總高度：50m；

3)閉合時總高度：8.5m；

4)大外桿尺寸：1150mm×1150mm；

5)垂直承載能力：50kg（偏心小于50mm）（包含線纜、安 裝支架等所有上裝設備的重量）；

6)頂部風載承載能力(穩態風速下)：10kg（距離頂端高度≤300mm）；

7)電動升降速度（單程）：10min；

8)穩態風速：8級風；

9)風速：12級風。

三升降塔接口要求

1)電氣接口要求：

輸入電源：交流380v、50hz；

輸入功率：10kw（電機功率：5kw）；

2)機械接口要求：

升降塔的頂部安 裝接口和底部安 裝接口都可以根據使用要求的不同而不同,標配情況如下：

頂部接口：采用法蘭盤接口,上部設備可螺接在法蘭上。

底部接口：采用兩根液壓油缸驅動升降桿作90°的倒豎工作,升降塔中部有轉動用軸銷和倒豎油缸連接支耳。升降塔倒下運輸時,在外桿體的上部可和車托架相連固定。升降塔豎起后,在天線基座底部由手動推動固定機構使桿體和天線基座可靠剛性聯接。到位要有定位面保證升降塔和車體的相對位置精度。
