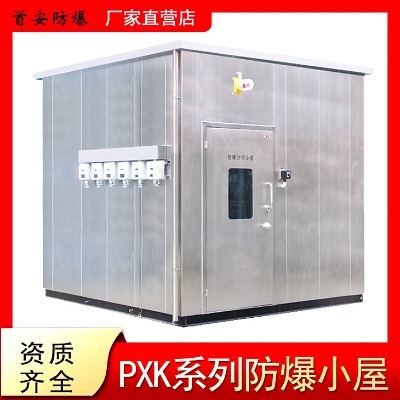

cmes防爆站房-vocs防爆監測站房

一.概述

防爆站房是防爆小屋的一種,是八十年代中期國際上開始流行的一項新技術。它集工業在線儀表的組合,成套,安 裝應用于一體,并首先在煉油,化工企業中得到廣泛應用。現場分析室的規范化,專業化設計使表的現場安 裝,維護更加方便,并為儀表提供了良好的操作和運行環境,在工藝裝置中得到了越來越多的應用。我公司生產的系列分析小屋采用強制通風正壓防爆的方法,防止因內部釋放可燃性氣體以及外部**性環境而引起的**危險。分析小屋采用鋼型結構,內外墻均為鋼板,中間為隔熱層。分析小屋適用于石油,化工等行業ii類1區或2區場所的**性環境。

二.系統的組成

在線防爆分析室是可適用于治金,化工,紡織,煉油等行業,它足可用于i區,ii區等危險場所的一種防爆工業產品,現場只要提供電,氣,在線儀表即可再危險場所安 全,穩定,可靠的工作,同時在分析室內執行操作的工作人員也可得到安 全保障。

該系統由以下五部分組成：

a:分析室主體（雙層結構,中間填由保溫隔熱防火材料）

b:室內危險氣體濃度檢測系統

c:聲光報警聯鎖系統

d:儀表電源系統

e：共用電源系統

三.使用條件

1適用范圍：

1）室內環境溫度：5℃-45℃

2)環境濕度不大于95％

3)海拔高度:不超過2000m

4)分析室內溫度根據內裝分析儀表器的要求,采取暖氣或空調措施

5)分析室引風管入口處應處于非危險區.

2安 裝使用條件:

1)環境溫度:-20℃--40℃

2)電源:ac220﹢﹣10％ 50hz

3)大氣壓力：50kpa--106kpa

4)海拔高度:<2000m

5)無強烈震動

四 .結構及主要技術參數

1 小屋結構形式：采用內外鋼結構,將分析儀表,預處理,控制單元組裝在分析室內,分析室現場就近安 裝。取樣探頭在室外減壓站前安 裝。分析室主體采用內外鋼質結構,內外均為冷扎（或不銹鋼）鋼板,底座采用10號鋼槽,四周龍骨方鋼結構,內外板均噴塑處理,中間夾層厚70mm,其間填充有阻燃,保溫,隔熱材料。室內安 裝有防爆空調,可調節室內溫度。電配系統為管線系統,配有防爆配電箱。照明系統采用防爆應急日光燈。分析室內還具有通風,換氣,過濾裝置。單開門結構配有玻璃看窗和逃生門鏡。采用特殊加工技術均達到密封性,防腐,防塵,控制溫度等功能。

2 主要技術特點

全封閉系統,為現場分析創造安 全環境,整體防爆功能, 高質量的報告信號輸出（dcs) 。 防塵,防水 ,防靜電,防火花功能。恒溫,恒濕功能。防振動功能。隔離環境污染功能。抗環境腐蝕功能,抗現場干擾。整體接地,接地電阻<4ω

3 主要技術參數：

a:防爆等級exdiibt4-exdiict6,制作等級根據用戶要求而定。

b：分析室內濃度超限（25％lel）時 聲光報警

c:電源220vac -10％ ,50hz,20a

d:防護等級：》56

e: 內壓力正常值：30-100pa
