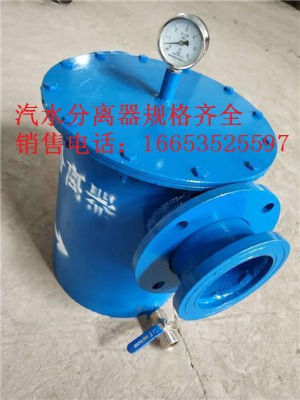

yjqc壓風管道汽水分離器工作原理 濾除水分氣體更干凈

氣水分離器（汽水分離器）是串聯在壓風管道里的一種氣體過濾設備,可以過濾氣體中的雜質、灰塵、油分；一般安 裝在井下分支管路中。壓風管道中壓風供水自救裝置也是經常使用的,安 裝壓風供水自救裝置之前,可以安 裝氣水分離器,這樣氣體就會更干凈些。

礦用汽水分離器作用：

礦用壓風管道用汽水分離器主要用于礦井下壓風自救管道上,用于氣體和水及其他雜物分離,蒸汽和壓縮空氣系統中夾帶的液滴,起到凈化空氣的作用。把氣體中的固體顆粒、各種氣體的氣液進行分離。有效分離壓風管道內的水分、雜質,凈化氣體。主要的組成部分由:法蘭,壓力表,放水口,過濾器等組成。

汽水分離器cf41原理作用：

當蒸汽冷凝時釋放蒸發焓形成冷凝水,冷凝水中只含有飽和水焓,為了確保系統的較大傳熱效率,冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出；同時較大限度地自動蒸汽的泄漏。

dn200汽水分離器技術參數：

設計壓力： 1.5mpa

yjqc氣水分離器壓力損失： ≤0.002 mpa

分離效率： 99％

接口尺寸： dm15～350

接口形式： 法蘭 pn1.6/pn2.5/pn4.0

dn200汽水分離器優點：

1、設計簡單

2、yjqc氣水分離器設備制作簡單、安 裝方便

3、阻力小

4、體積小

dn200汽水分離器安 裝使用注意事項

l、安 裝前須用壓力氣體吹掃管線,清除污垢, 雜物。

2、yjqc氣水分離器應安 裝在煤礦壓風管道位置,分離器前后建議安 裝截止閥。

3、安 裝方向：： 閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向?yàn)榱黧w出端口)。

4、yjqc氣水分離器下部應安 裝琉水閥,誠水潤要根據排量和工況選擇.

5、為氣水分離器和下部的疏水閥因污物堵塞而出現故障,疏水閥前建議安 裝過濾器,并定期進行清理工作,確保設備效率運行。
