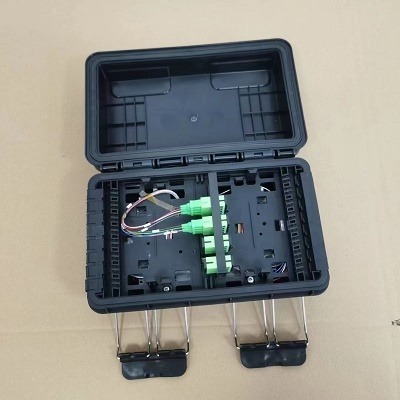

gf-ksw-16系列光纜分纖箱適合于光纖接入網中的鎧裝光纜與入戶皮線光纜交接點使用。箱體采用壁掛或抱桿安 裝方式,適用于室內和室外兩種場景使用；通過sc型光纖適配器及快速連接器對外線鎧裝光纜與入戶皮線光纜之間進行連接與調度。

     性能指標工作溫度：-40℃~+70℃；儲存溫度：-40℃~+70℃；工作濕度：≤90％（+30℃時）；大氣壓力：62kpa～106kpa；絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2x104mω/500v(dc)；耐電壓：接地裝置與箱體金工件之間的耐電壓不小于3000v（dc）/1min；插入損耗：il≤0.3db (pc型)；il≤0.3db (apc型)；回波損耗：rl≥40db (pc型)；rl≥50db (upc型)；rl≥60db (apc型)；互換性：≤0.2db。       功能說明箱體采用優質阻燃工程塑料,具有良好的密封性能和耐候性能,適合戶內外壁掛、抱桿安 裝使用,防護等級達ip55級；專用皮線光纜固定位,保證皮線光纜固定后拉脫力不小于20n；有專門的快速連接器過路孔,皮線光纜端接快速連接器可在箱體外進行,端接快速連接器操作更方便；可靠的鎧裝光纜引入、固定、開剝保護及接地裝置,最多固定4根戶外鎧裝光纜,相當于集成了2進2出的光纜接頭盒；多功能熔接保護座,可滿足48芯熔接保護套管安 放或24芯冷接子的安 放需求；翻板結構設計,充分合理利用箱體空間,全程保證光纖足夠的彎曲半徑,更方便用戶預留合適的冗余光纖及合理走纖路由；gf-ksw-24系列產品采用相同的箱體,通過配置的調整,從而滿足不同的功能要求。

光纖分纖箱詳細介紹

a)樓道(室內,外)光纖分線箱箱體應完整,各塑料件無毛刺、無氣泡、無龜裂、無空洞、無翹曲、無雜質等缺陷,熱變形溫度≥85℃,滿足線路使用壽命15年要求。

b)樓道(室內,外)光纖分線箱箱體其內部金屬板材采用q235冷軋板,厚度不小于1.2mm,表面鍍鋅處理,箱體上下安 裝板采用q235冷軋板,厚度不小于2mm,,采用鍍鋅后噴塑處理。室外型另配置抱桿安 裝鐵件,采用不銹鋼或鐵附件熱鍍鋅處理。

c)采用噴塑處理的金屬結構件,其涂層與基體應具有良好的附著力,附著力應不低于gb,t9286-1998標準表1中的2級要求。表面光潔,色澤均勻,不存在起皮、掉漆、銹蝕等缺陷,無流掛、劃痕、露底、氣泡和發白等現象。

d)樓道(室內,外)光纖分線箱相關配件采用的非金屬復合材料(塑料),燃燒性能應符合gb,t2408-2008中的規定,

產品列表序號名稱型號產品特點1光纜分纖箱gf-ksw-16a光纜分纖功能,最多成端16芯,熔接16芯,可裝微型光分路器2光纜分纖箱gf-ksw-16b分光功能,裝1個1x16插片式光分路器或2個1x8插片式光分路器
