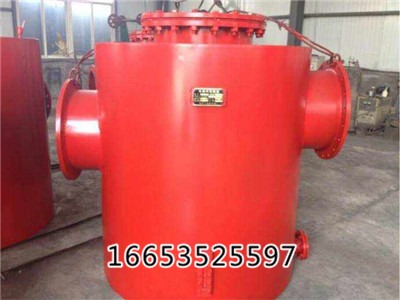

水封阻火泄爆裝置原理 fbq水封阻火泄爆裝置形影不離

fbq型系列水封阻火泄爆裝置用途介紹：

fbq型系列水封阻火泄爆裝置是安 裝在抽放瓦斯泵吸氣側和排氣端的管路上,靠防爆器底部的水封保護井上井下、抽放泵站設備及用戶aquan；當瓦斯抽放時氣體經由進氣彎管進入水中,然后從水中析出,經出氣彎管排除,由水封將進、出氣管路隔離；當一端發生爆炸時,在水封的隔離下不能形成連貫爆炸,此時泄壓裝置的膠板被沖開泄壓,保護了井上井下、抽放泵站設備及用戶aquan。

工作原理：在正常輸送情況下,瓦斯氣體從進氣端通過阻火器泄爆裝置流向氣端；當出氣端管道瓦斯發生爆炸或燃燒時,爆炸產生的沖擊波使泄爆部件；爆破、釋放爆炸壓力,同時密封水起到消焰、阻火作用,阻止瓦斯爆炸或燃燒傳到進氣端管路,達到保護進氣端輸送管道及附屬設備的目的。

fbq水封式防爆器技術參數

型號fbq-3

防爆筒高度    1300

防爆筒直徑    1050

防爆筒口直徑    400

進出口直徑     300

防爆器高度     1575

防爆筒寬度    1330

質量540

fbq-300水封式防爆器安 裝注意事項：

fbq-3管徑dn300 瓦斯抽放管路阻火泄爆裝置是將水封式防爆器按進出口端,安 裝在抽放瓦斯泵吸氣側和排氣端的管路上,連接完畢后從裝置上端的進水閥注入水,水位可通過計位板觀察,水位不能超過支撐擋板,應當保持在液位計上下警戒線中間位置,使用中關閉進水閥,必須在規定的壓力范圍內使用,定期觀察水位并做檢修,出現瓦斯泄露立即停止使用。
