簡介：

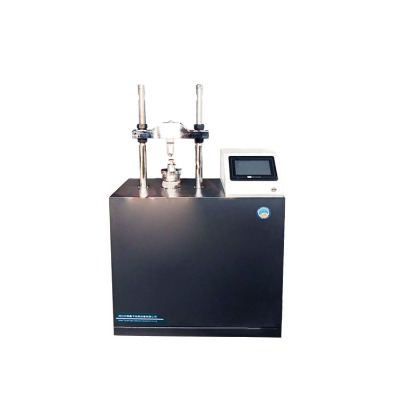

tdgj-cp1型多功能沖片制樣機適用于橡膠、塑膠、皮革、保溫材料及其他卷材試樣的制作。是滄州泰鼎恒業試驗儀器有限公司根據相關標準開發生產的。

二、工作原理：

tdgj-cp1型防水卷材沖片機是通過旋轉手輪,使壓頭向下運動,壓頭壓迫各種成型刀具（專用刀具）,即可方便迅速精確地得到各種試驗用樣條。

三、主要技術參數：

1、最 大 行程：25mm

2、壓頭直徑：45mm

3、沖裁厚度：4mm

4、工作臺規格：400×250mm

5、有效面積：175×140mm

6、外形尺寸：320mm×450mm×515mm

7、重量： 80kg 。

四、安 裝操作

1、本機安 裝時打好基礎,找好水平用m8膨脹螺栓固定即可。

2、安 裝裁刀于絲杠下方?jīng)_壓底部,沖壓柱配有直徑25mm內孔一個,用于安 裝裁刀,沖壓柱側下方配有直徑6mm頂絲兩個用于緊固裁刀把。

3、試件沖壓時應在工作臺配備硬木或膠板以防損壞刀口。

試驗完畢后應將表面清理干凈,絲杠、沖壓柱涂防銹油脂,套好防塵罩。

五、使用方法

根據不同試樣選擇相應的切刀,裝在該機上壓板位置上。將料放在刀墊上,使絲杠下移,切刀與料相接觸。將控制旋鈕向壓樣方向旋轉,擰緊為止。用手上、下搬動操縱桿,使下壓板向上移動,壓樣完成后,將控制旋鈕向復位方向旋轉,下壓板自動復位。沖片機的刀具。

i型（啞鈴型）總長 l=120mm 端部寬度b=25±0.5mm 標距l(xiāng)ο=40mmⅱ型總長l=115mm 端部寬度b=25± 1mm 標距l(xiāng)ο=25mmⅲ型總長l=150mm 端部寬度b=10± 0.5mm 標距l(xiāng)ο=50mm ⅳ型總長l=不小于150mm端部寬度b=10-25mm

六、注意事項：

1整機要固定好。

2、旋轉手輪要穩并均勻加載。

3、卷材下要墊一硬質薄板,絕對不可在工作臺直接沖取試件,以免碰壞刀刃。

七、操作規程

（1）在機座平臺上放一簿紙板;（2）將試樣坯放置于紙板平面上; （3）將切刀放在工作臺上的試樣上,使切刀刃平面與機座平臺平行; （4）旋動手輪壓下裁刀即可沖切成標準試樣.
