2zbq70/7氣動注漿泵技巧要點 煤礦用單液雙液氣動注漿泵廠家

2zbq型系列氣動注漿泵使用壓縮空氣作動力,可以在大淋水高瓦斯場合使用。可以長時間堵轉而無發熱問題。該泵利用工作介質（漿液,壓縮空氣）傳遞壓力信號,組成閉環自動調控性能。因此結構簡單,使用可靠,無超壓問題。該泵換向 機構具有氣壓自動定位性能,決無‘自停’現象。該泵可注單液漿、雙液漿以及化學漿。以及該泵是低沖次,大推力的氣動往復泵,可以倒灌進漿,因此可以注稠漿或夾顆粒漿。

主要技術參數

產品型號 2zbq70/7

參數名稱 單位 基本參數

額定流量 l/min 70

額定壓力：7mpa

壓縮空氣消耗量 m3/min ≤0.7

重量 kg 60

外形尺寸（l×w×h） mm 1000×504×645

工作原理

壓縮空氣經球閥,氣源二聯體,二位五通換向閥進入氣缸,推動氣缸活塞作往復運動。因氣缸拉桿與漿缸拉桿相連接,從而氣缸活塞往復運動同時也推動漿缸活塞作往復運動完成吸排漿動作。換向由安 裝在氣缸拉桿上的撥盤,來回撥動行程閥,控制換向伐變換氣缸進排氣方向,連續完成氣缸活塞的往復運動。

特點：

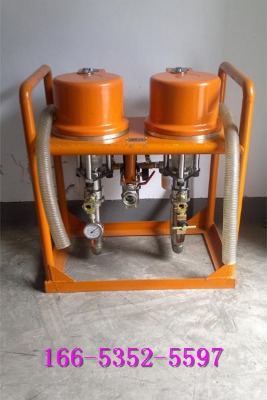

2zbq型氣動注漿泵

（1）體積小、重量輕、移動搬運方面,適應移動頻繁的多點注漿。在易燃,易爆,強磁、輻射,多塵埃,溫度變化大以及淋水的場所,均可以使用。

（2）由于采用氣壓傳動,使泵的注漿性能非常適合于注漿壓力低時需要大流量,而注漿壓力升高時需要小流量的工況。

（3）因采用氣壓傳動在易燃、高爆、淋水、塵埃大等工作環境下也可使用。

（4）在漿液比要求不十分嚴格的條件下可用一泵就可實現雙液注漿,大大降低施工設備購置費用。
