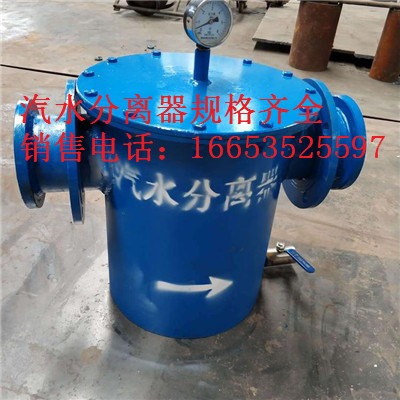

汽水分離器以中部為主 yjqs汽水分離器規格齊全

汽水分離器為主要用于壓風管路,里面的水分,以保證壓風質量,提高設備使用壽命,壓力容器結構碳鋼或不銹鋼設備,接口型式是法蘭結構din16/din25/din40；汽水分離器必須安 裝于水平管線上,排水口垂直向下,所有口徑的汽水離器均帶安 裝支架,以減小管道承載。為確保被分離的液體迅速排放,應在汽水分離器底部的排水口連接合適的一套疏水閥組合。 本類閥門在管道中一般應當水平安 裝。

汽水分離器的參數

與壓風自救裝置配合使用,有效提供更純凈的壓風,提高井下其它壓風風動工具的使用壽命。產品上安 裝有壓力表,可實時了解管道內的壓力。

設計壓力： 1.5 mpa

壓力損失： ≤0.002 mpa

分離效率： 99％

接口尺寸： dn15～350

接口形式： 法蘭 pn1.6/pn2.5/pn4.0

工況條件

工作壓力：0-1.6mpa

進氣溫度：5℃-60℃ （高溫可定制）

壓力損失：≤0.01mpa

氣體流速：≤13m/s

氣液分離效率：90％的液態水份

汽水分離器的工作原理

大量含水的蒸汽進入汽水分離器,并在其中以離心向下傾斜式運動；夾帶的水份由于速度降低而被分離出來；被分離的液體流經疏水閥排出,干燥清潔的蒸汽從分離器出口排出。主送氣管路應裝集水放水器,在供氣管路與自救裝置連接處,要加裝開關和汽水分離器。壓風自救系統閥門應安 裝,閥門扳手要在同一方向,以系統正常使用（2011.3.24日安 監總局發布的煤礦井下避險六大系統規范31條規定）。
