定位工裝夾具 焊接工作臺

多孔位組合工裝平臺

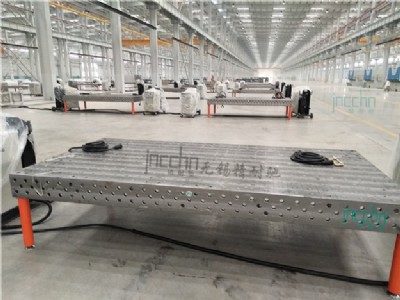

三維柔性焊接基礎平臺說明：

三維柔性焊接工作平臺采用帶孔格板形式、高精度、標準化、模塊化。在高精度的臺面的上表面和4個側面，每隔100mm均布φ28mm的圓孔（d28系列），或每隔50mm均布φ16mm的圓孔（d16系列），并以同樣的間隔劃有尺寸線，臺面邊緣可帶毫米刻度線，臺面上的圓孔可用于拼接各種功能的定位模塊和夾具。

焊接工裝夾具的主要作用有以下幾個方面：

1、準確、可靠的定位和夾緊，可以減輕甚至取消下料和劃線工作。減小制品的尺寸偏差，提高了零件的精度和可換性。

2、有效的防止和減輕了焊接變形。

3、使工件處于適當的施焊部位，焊縫的成型性優良，工藝缺陷明顯降低，焊接速度得以提高。

4、以機械裝置代替了手工裝配零件部位時的定位、夾緊及工件翻轉等繁重的工作，改善了工人的勞動條件。

5、可以擴大先進的工藝方法的使用范圍，促進焊接結構的生產機械化和自動化的綜合發展。

在設計夾具體時應滿足以下基本要求：

1、具有足夠的強度和剛度。

2、結構簡單、輕便，在保證強度和剛度前提下結構盡可能簡單緊湊，體積小、質量輕和便于工件裝卸。

3、安 裝穩定牢靠。

4、結構的工藝性好，便于制造、裝配和檢驗

5、尺寸要穩定且具有一定精度。

6、清理方便。
