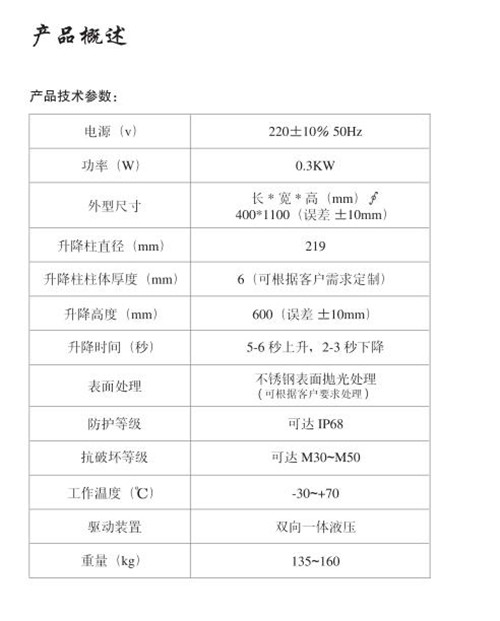

                                紐達nd-901產品介紹

電源              220±10％ 50hz

功率              0.5kw

重量              135-160kg

工作溫度          -35℃~75℃（適合）

上升時間          2~6s（可調）

下降時間          2~6s（可調）

系統控制：液壓

通過壓力：可承重±100噸以上貨柜車

防撞等級：k6

防護等級：可達ip68（防雨、防潮、防塵）

系統動力功率(w)：2.2kw/3.7kw/

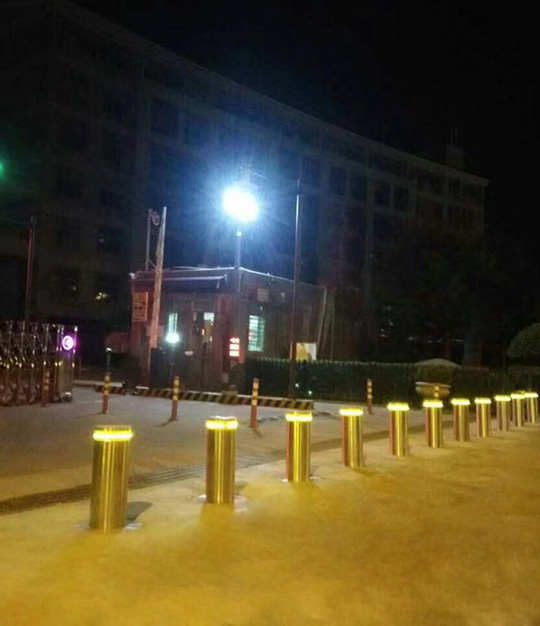

顏色：不銹鋼本色，多種顏色尺寸的反射貼膜/可加裝led指示燈（任選）

材質：304不銹鋼、碳素 鋼電泳漆噴塑可選

升降柱規格（mm）：長400-450×寬400-450×高820

升降高度(mm)：600mm(可按要求訂做400~800)

升降柱直徑(mm)：168\219\275mm

升降柱體厚度(mm)：6mm（可根據客戶需求定制8、10、12）

控制方式（可選）：遙控、手動、門禁刷卡，藍牙刷卡、車牌識別與門禁聯動、遠程控制。

可配車輛檢測器、地感線圈

                                電動升降柱安 裝接線：

1、路樁設備動力單元預留線：路樁動力單元電機是一條三芯電纜線依次為藍線。棕線、花線、電磁閥為兩根黑線、帶警示燈的有一條兩芯螺旋燈線，共七根線，不帶警示燈的共五根線，預埋桶固定鋼筋焊接完成后開始接線。

1、路樁設備動力單元預留線：路樁動力單元電機是一條三芯電纜線依次為藍線。棕線、花線、電磁閥為兩根黑線、帶警示燈的有一條兩芯螺旋燈線，共七根線，不帶警示燈的共五根線，預埋桶固定鋼筋焊接完成后開始接線。

2、接線流程：把動力單元液壓一體機放在預埋桶基礎溝一側的地面上，把預埋桶上方引出的七芯電纜，分別接到動力單元的電機線、電池閥線、警示燈線上。準確記清楚七芯線電纜線的線號或顏色，與設備上的電機，電池閥、警示燈所對應的線號顏色，以免控制箱接錯線

3、設備接線說明：路樁上電機線3根線藍色電機上、棕色電機下、劃線電機公用，接在控制箱所對應的端子上不可接反。電池閥2根單獨的黑色線，接在控制箱電池閥、電池閥公用對應端子上，不分正負極。警示燈線1根兩心線接在控制箱警示燈、警示燈公用端子上，不分正負極。

4、接線標準：線頭接好后要求用焊錫焊接好，先用塑料膠帶纏好，再用高壓防水膠帶纏兩層，然后在用塑料膠帶纏實，最后用電工瀝青膠布纏好，一共包四次，線接好后把接線端的電線整理規范，固定在動力單元的下方，防止外力把接線處拉斷。整理好后先把動力單元上接警示燈的2根線連在一起，用萬用表測量電纜線的另一端，3根線電機是通的、2根線電池閥是通的。2根燈線是通的，電機、電池閥、電線之間是不可以通的，確認后將動力單元放入預埋桶內，對正預埋桶下方的固定螺栓，順時針轉動液壓動力單元按鈕，可以用木棍等，把剩余的電纜線，規范地盤到液壓動力單元的最下方，避免升降柱下降是否碰到電線，每個樁接入控制箱內的對應端子排上，可參考控制箱接線圖

                                紐達電動升降柱安 裝注意事項：

、無線遙控器控制柱體的升降： 無線遙控器上有三個按鍵，分別是上升、下降、停止。使用無線遙控器使設備上升、下降，在動作沒有完成期間可以用停止鍵來實現設備的動作停止

1、無線遙控器控制柱體的升降：

無線遙控器上有三個按鍵，分別是上升、下降、停止。使用無線遙控器使設備上升、下降，在動作沒有完成期間可以用停止鍵來實現設備的動作停止

2、配電箱按鈕控制柱體的升降：

箱體表面設有上升、下降、停止按鈕。使用此按鈕可以使設備上升下降，在動作沒有完成期間可以用停止鍵來實現設備的動作停止。

3、外接按鈕盒控制柱體的升降：

使用此按鈕可以使設備上升下降，在動作沒有完成期間可以用停止鍵來實現設備的動作停止。

4、液壓升降柱緊急情況下的應急措施

當設備處于升起狀態和電力電網停電時，配電箱控制系統因斷電無法正常啟動。配電箱內備有12v鉛酸 蓄電池，為不影響車輛的正常通行，常按泄壓組合按鈕——箱體上的下降按鈕和停止按鈕同時按下，如果柱體不動或下滑一段不動時，可人為施加向下的壓力，直至柱體降到與地面水平。

5、液壓升降柱日常注意事項

(1)切忌短時間內頻繁升降,否則會造成電機發熱,導致電機損壞。

(2)上升操作時注意行人,以免造成傷害。

(3)當柱體工作不正常時，上升下降完畢，按一次停止鍵,以避免電器元件損壞而不能停止,使電機燒毀。

(4)在使用的過程中如發現個別升降柱高出其他柱體許多,應立即按停止鍵,并觀察電機是否還在工作， 當確認電機已經停止運轉后,及時與廠方聯系。

(5)嚴禁往柱體周邊縫隙內填滯泥沙雜物，以免影響柱體正常升降。

(6)嚴禁在柱體表面刻劃，造成柱體損傷。

1、挖基礎坑洞： 根據產品外形尺寸挖基礎坑，基礎坑尺寸：長度：根據現場道路情況確定尺寸;

1、挖基礎坑洞：

根據產品外形尺寸挖基礎坑，基礎坑尺寸：長度：根據現場道路情況確定尺寸;

寬度：600---800mm;

深度：1400mm(包含300mm的滲水層)。

2、做滲水層：

用沙子，碎石子混合后自基坑底部向上墊起做300mm滲水層，滲水層鋪平，夯實，防止設備下陷。(如條件具備，可選10mm以下的碎石子，可不使用沙子。)根據地域的不同情況選擇是否做排水。

3、卸下產品外筒找平：

用內六角將產品外桶卸下，放到滲水層上，調整外桶水平度，將外筒上表面略高于地平面3~5mm，將外筒周圍用鋼筋焊接加固，防止傾斜。

4、預埋線管：

根據外桶表面預留的出線孔的位置預埋穿線管。穿線管的直徑根據升降柱的根數確定，一般情況下，每根升降柱需要的線纜的有3*1.5電源線一條和2*0.75泄壓電磁閥控制線一條，如有燈帶，如再多配一條2*0.5電源線，具體使用應根據客戶的需要和配電的不同，在施工前確定。

5、調試：

給設備接通電路，進行上升、下降操作，觀察設備上升、下降情況，調整設備升起高度，檢查設備有無漏油現象。

6、固定設備、進行澆筑：

將防撞升降路樁放入坑內，回填適量沙土，石子將設備固定好，然后用c40混凝土緩慢且均勻的進行澆筑，直到與設備上表面水平。

1、結構堅固耐用，承載負荷大，動作平穩，噪聲低。

2、采取plc控制，系統運行性能穩定可靠，便于集成。

3、可與道閘等其它設備進行聯動控制，也可以與其他控制設備組合，實現自動控制。

4、在停電的情況下或出現故障時，如手動升降柱處于升起狀態需要下降時，可以通過手動操作將升起的柱子回落到與地水平位置，以讓車輛通行。

5、采用國際領先的低壓液壓驅動技術，整個系統安 全性高，可靠穩定。

6、遙控裝置：通過無線遙控的方式，可在控制器周圍30米左右范圍內（根據現場的無線電通訊環境而定），活動遙控路障柱的升降。

                                手動升降柱使用方式分類：

升降柱的起降均可以通過合法授權信息自動完成，全自動門升降柱也是升降柱產品的各廠商的主要設備，一般使用在起降比較頻繁，且周圍有一定保安 力量的場所。

升降柱：通過手動鑰匙來鎖住或釋放升降柱，當設備處于升起狀態時，通過鑰匙釋放后人工腳踩下來，到位后自動鎖死，再次通過鑰匙釋放后會自動的升起，該類產品多使用在很少需要起降的場所。或者周邊沒有位置保安 力量的場所。主要 原因一是因為半自動省建筑成本低，二是因為半自動升降柱沒有控制板或控制柜防盜安 全性高。例如步行街、廣場等場所可以選用，另外在一些寬度較大的出入口可以配合全自動升降柱使用。

固定路樁：路面上部分和全自動/半自動升降柱外觀相同、材料相同，但是不能活動。主要是配合全自動/半自動升降柱使用。

移動路樁：無需深埋，地面上的部分可以手動撤除并移走。主要適用于一些流量較小的場所，且有工作人員看守。由于需要移動，所以一般改類主體較細較輕，主要起到示意的效果、抗撞擊能力弱。

                                手動升降柱優勢：

1、安 全可靠

手動升降柱當遇停電等緊急情況時，可手運開啟緊急下降按鈕，柱體降下，以開放通道，放行車輛。內部固定機構的上部和下部分別裝有電流檢測傳感器和電磁傳感器，從而實現了對動力單元的過流保護及柱體動作的有效限位，運行穩定可靠。

2、經濟實惠

手動升降柱由于自身為電動一體模式，環保節能，低消耗，故障率更低，使用壽命更長，降低了維護成本。另外，采用非傳統式導向機構設計，安 裝維護，更加簡便快捷。

手動升降柱應用領域：

手動升降柱廣泛用于城市交通、軍隊、軍事特區、政府、國家重要單位大門及周邊、使館、碼頭、步行街、高速公路、收費站、停車場、機場、學校、銀行、大型會所等許多場合。針對于一些有非法闖入意圖的車輛有及時、有效、強制的制止功能，以達到保障安 全的目的。
