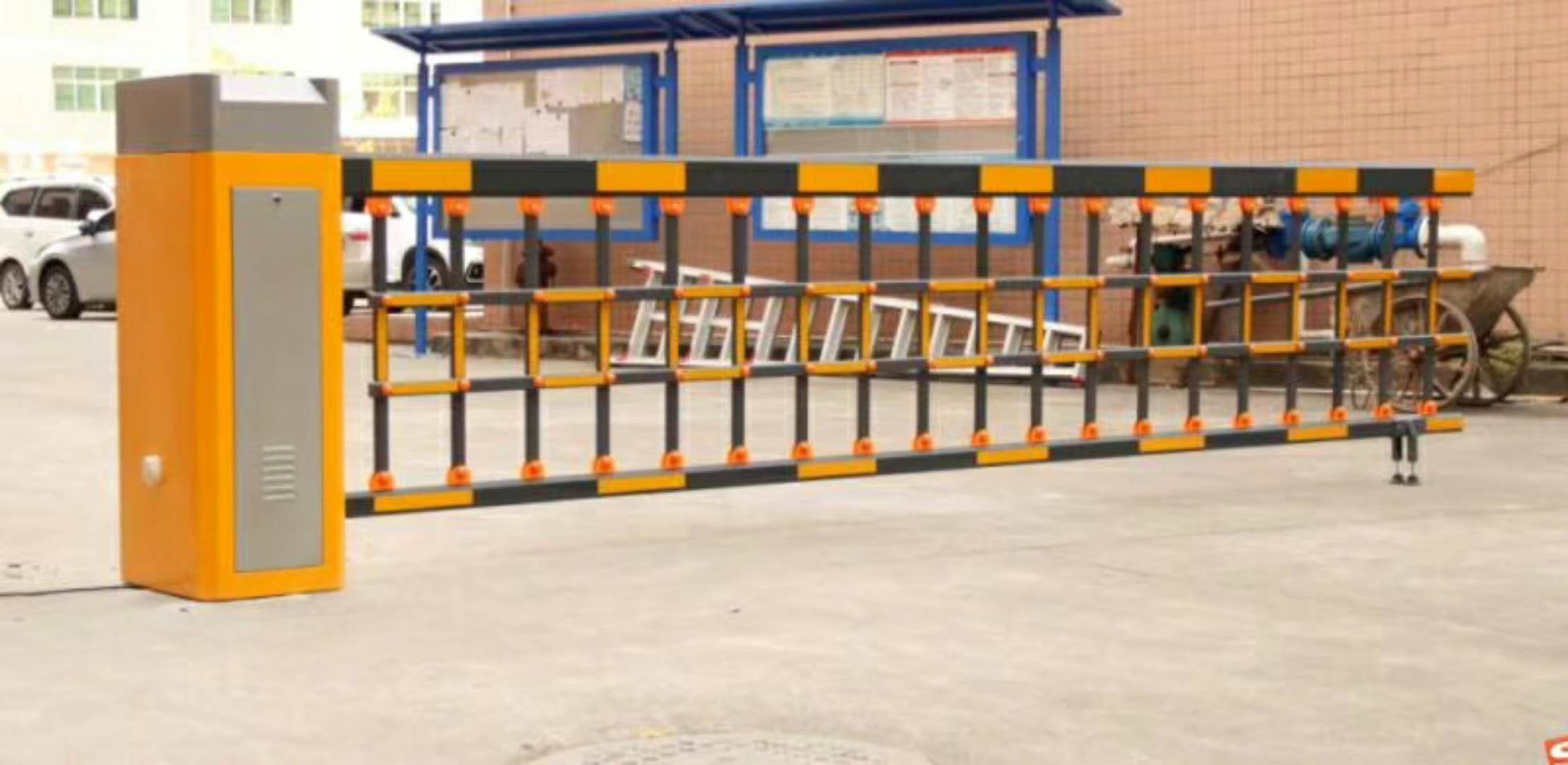

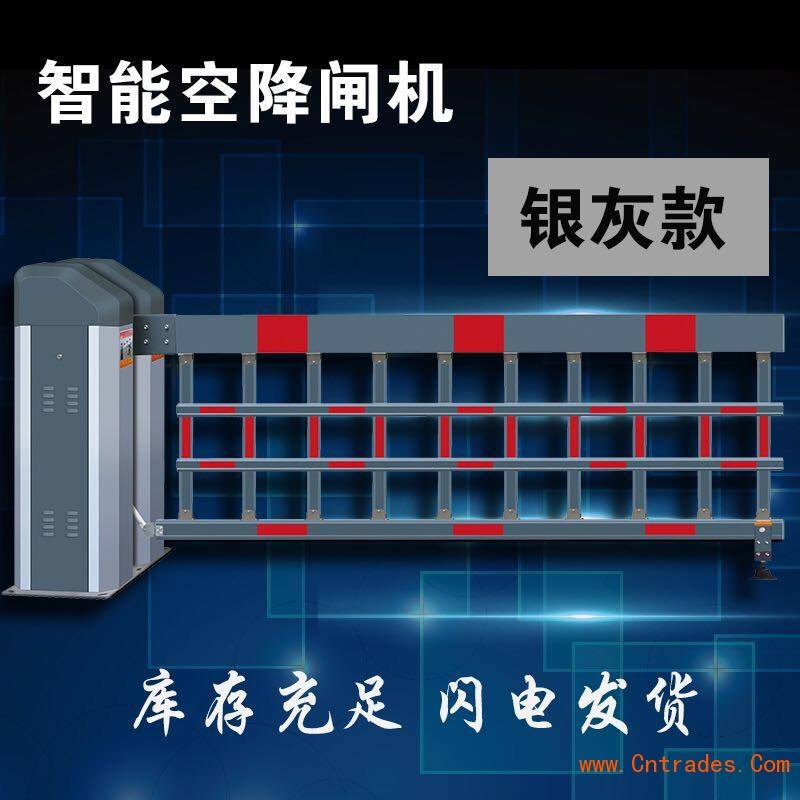

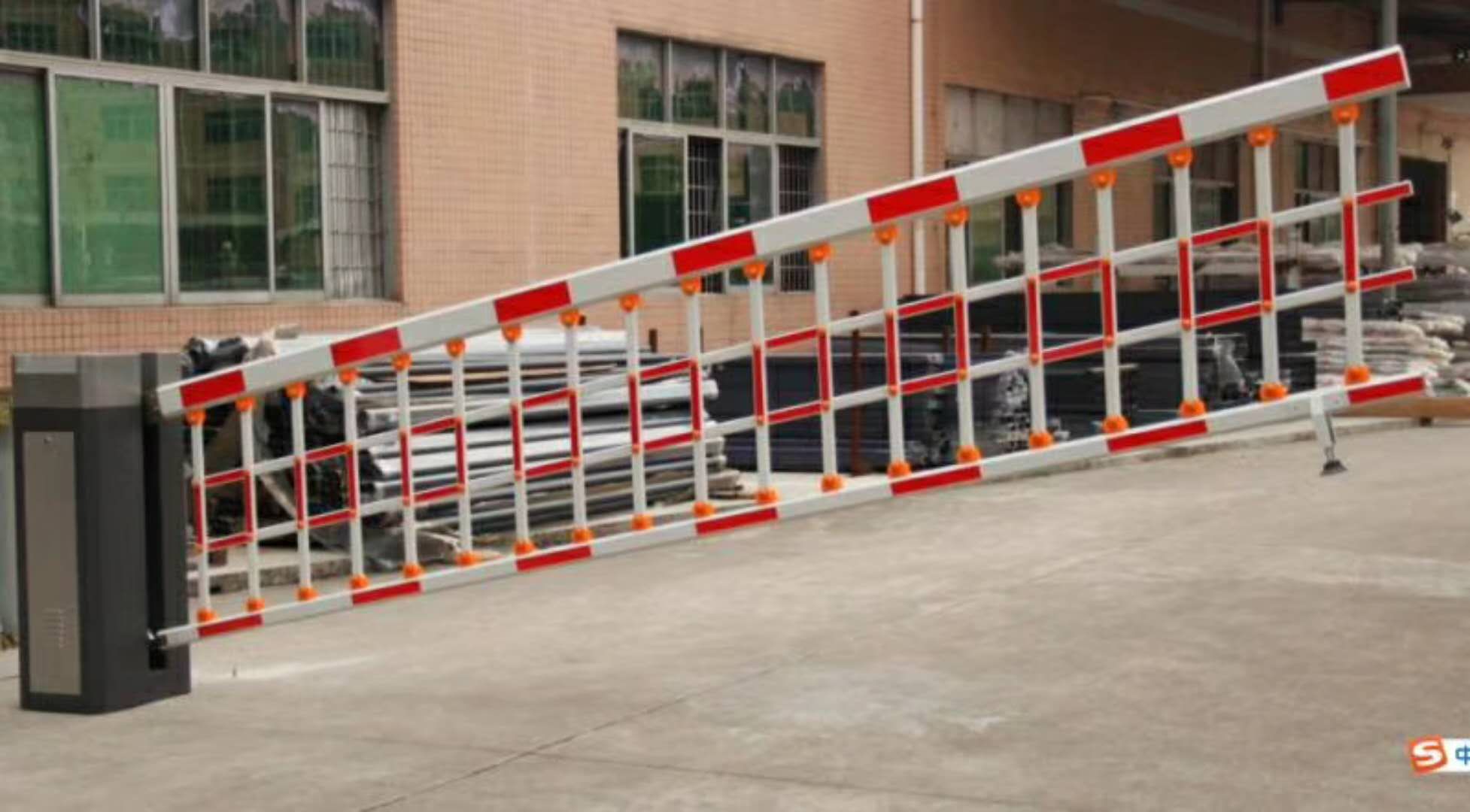

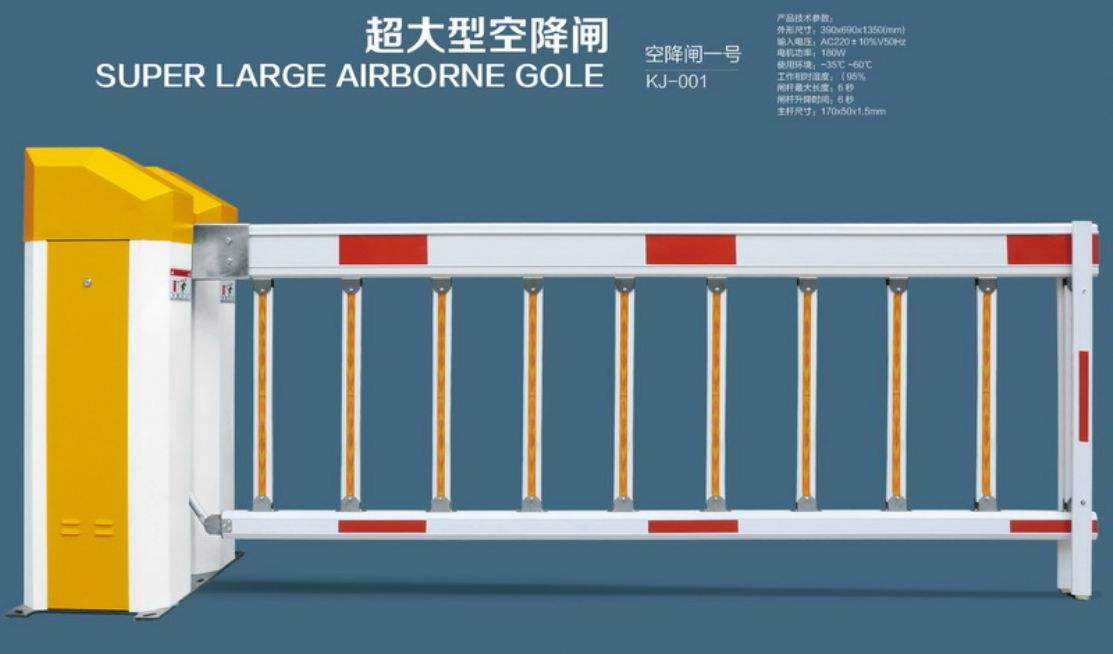

柵欄式道閘機智能擋車空降門道閘小區升降電動空降閘

升降閘 空降閘 加厚加大加重雙道閘一體機

              參數:

材質                    不銹鋼

機箱可配顏色            黃色、紅色、藍色、藍白、紅白

可配桿型                直桿（1~6米）、折臂桿（6米），柵欄桿（5.5米）

無故障時間              大于500萬次

閘桿長度                6m

外觀尺寸                457*686*1275

電源電壓             220v+10％ / 50hz（v）

電機功率                250w

工作溫度                -30℃～80℃

工作濕度                ≤95％

抬桿時間                6s

遙控距離                ≤30m

閘桿中心高度         1050mm

抬桿高度                由桿長而定

通信接口                rs485電器標準

電機                    變頻電機

              產品特性：

1.科學的運用動平衡與靜平衡相結合原理，具有緩沖起步.減速到位；起桿平穩.桿位垂直；落桿自然.到位水平。

2.結構合理.噪聲低.免維護.免加油。

3.帶溫度保護的電機在工作異常溫升過高的情況下，會自動斷電停機保護，永不燒機，令用戶更放心。

4.先進的自動控制系統，真正做到無觸點控制，使系統的無故障時間大于500萬次。

5.限位保護設計。機械限位，延時限位，使產品運行更安 全。

6.超外差式帶八位三太編碼的遙控系統，具有良好的抗干擾性與較高的保密性。

7.全天候的可運行設計，進一步提高了產品的實用性.可靠性.

                主要功能:

手動按鈕可作 “升閘”、“降閘”及“停止” 操作

無線遙控可作 “升閘”、“降閘”及“停止” 操作

停電自動解鎖、停電后可用搖把手動抬桿

具有便于維護與調試的“自栓模式”

可選配車輛傳感器，使具有“車過自動落閘”“防砸車”或“沖閘自動抬桿”功能

可選配路閘及通道兩對紅綠燈

可選配光隔離長線驅動器到電腦rs232-c串行通訊接口，具備豐富的底層控制及狀態返回指令，使收費系統

電腦可對電閘作最完備的控制

可根據客戶需要增加其它特殊功能

                  機械特點:

外形美觀大方，結構小巧，箱體采用不銹鋼等，堅固防水

采用電動機的減速機構、傳動機構來實現閘桿的升降

采用具備軟件陷井與硬件看門狗的單片機控制，永不死機

采用精密的全自動跟蹤平衡機構使任意位置靜態力距為零，從而最大限度的減小驅動功率和延長機體壽命

箱體采用先進的防水結構及抗老化的室外型噴塑處理，堅固耐用，不退色

配上地感檢測保護裝置，以及先進的壓力電波檢測技術，可有效防止砸車現象發生

閘桿升降平緩、可靠、升降時間<8秒，當閘桿長度超過4米時，一般需要安 裝叉桿

傳動系統具有雙重自鎖功能，可防止人為抬桿和意外落桿的失誤

機箱品種多樣化，(可根據小區的顏色任意選擇)可適用不同環境與場所

可根據用戶需求配備紅綠燈控制功能

                   電氣特性:

集光、電、機械控制于一體，操作靈活、方便，使用安 全、可靠

采用磁感應霍爾器件進行行程控制，非接觸工作，永無磨損偏移

采用光電耦合、無觸點、過零導通技術，主控板無火花干擾，高可靠工作

采用升降超時與電機過熱保護，防止電閘非正常損壞

采用雙重機械行程開關，進行切電總保護

光隔離串行通訊接口，隔離電壓大于1500v，確保上位機安 全，實現抗汽車電火花等強電磁干擾的高可靠通訊

我們的產品都是成品調試好出貨的，安 裝很簡單的。自己就可動手安 裝。

1.線路預埋

在機箱固定位置的中心點到控制室或崗亭之間預埋或開挖電纜線溝,埋放線管，穿入設備所用3x1.5平方毫米電源線和4x0.5平方毫米控制線，確定無誤后，回填混凝土。

2.固定機箱

將機箱放到固定位置,打開機箱門，松脫固定帽子的蝶形螺母（將機箱門和帽子，小心安 放，避免表面刮傷）。然后在機箱底板的螺釘孔中心和機箱底座邊緣做上記號，移開道閘，在做好記號的螺釘孔上用鉆頭垂直打孔，深度要符合膨脹螺釘的長度要求。將機箱移至原位，打入膨脹螺釘并緊固，固定牢固。

3.閘桿安 裝

將閘桿安 裝在桿把位置，用配備的螺釘擰緊，并確定閘桿不傾斜。如需安 裝叉桿，在調試好垂直，水平狀態后，用手將閘桿搖到水平位置，確定閘桿端部叉桿的安 裝位置，并用螺絲將叉桿固定牢固（無叉桿情況無需安 裝）。
