鑫翼通翼閘主要結構和配置

◇標準機箱 2個

◇伸縮臂 2個

◇主控制板 2塊

◇變壓器 2個

◇電機 2個

◇機芯及傳動部分 2套

◇紅外對射 3對

◇報警器（燈） 2個

◇方向指示板 2塊

鑫翼通翼閘標準技術參數

◇伸縮臂長： 265mm

◇通道寬度：550-600mm

◇重量： 120kg

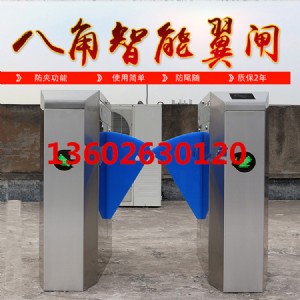

橋式八角腰鼓翼閘機箱的尺寸為：長1400*寬300*高1000mm。

◇機箱材料： 國產標準304號不銹鋼  1.5mm

◇電源電壓： ac220±10％ v,50hz

◇驅動電機： 直流有刷電機（200w/24v）

◇鑫翼通翼閘輸入接口： 干接點信號或12v電平信號或脈寬＞100ms的12v脈沖信號，驅動電流＞10ma

◇正常使用壽命：500萬次

◇通信接口： rs232標準

◇led指示燈：2個

◇讀卡窗： 4個

◇檢修口:4個

◇通行速度：30-40人/分鐘常開模式，20-30人/分鐘常閉模式

◇閘門開、關時間： 1秒

◇上電后進入通行狀態所需時間： 3秒

◇出現故障后的自動復位時間：10秒

◇鑫翼通翼閘工作環境：室內、室外（陰棚）溫度：-10℃—— 50℃

相對濕度：≤90％，不凝露
