機械性能

經下列各項試驗后,終端盒盒體及盒內各部分應元變化,必要時作光纖通光檢查。

1．拉伸：終端盒與一根光纜間應能承受不小于500n的軸向拉伸力，與任一根配線尾纖間能承受不小于5n的軸向拉伸力。

2．壓扁：終端盒盒體各面均應能承受不小于200n的垂直靜壓力

3．扭轉：終端盒應能承受扭轉角度

光學性能

終端盒內的余留光纖盤繞在集纖盤內,在終端盒安  裝操作后光纖及光纖接頭應元附加衰減。

規格 型號

2進8出 st-sc-fc

4進12出 st-sc-fc

4進24出 st-sc-fc

6進48出 st-sc-fc

電氣性能

1．絕緣電阻：終端盒金屬構件與光纜金屬加強芯之間、光纜金屬構件之間、光纜金屬構件與地之間的絕緣電阻應不小于2*104mω[測試電壓為500v（dc）]

2．耐電壓強度：終端盒與光纜金屬加強芯之間、光纜金屬構件之間、光纜金屬構件與地之間在15kv直流電作用下1min，不擊穿，無飛弧現象。

終端盒所在零件采用的材料應具有防腐性能,如無防腐性能應作防腐處理；其物理、化學性能必須穩定；各種材料之間必須相容,并與光纜護套和配線尾纖護套相容。為防止腐蝕和其它電損害,這些材料還必須與其它設備中所常用的材料相容。

1.終端盒如采用工程塑料,其燃燒性能應符合gb/t5169.7中試驗a，試驗火焰施加持續時間為30s的要求。

2.光纖接頭增強保護件采用的材料及填充物的熱熔溫度應不小于120℃,熱軟化溫度應不小于90℃，應能在一25℃~+40℃溫度下使用。

3.全部材料應無毒、無腐蝕,對人體健康和其它設備元副作用。

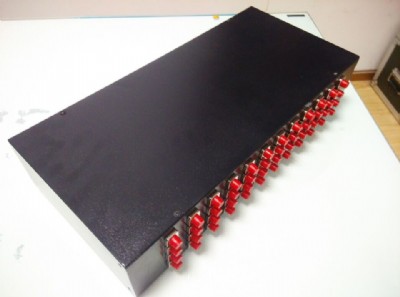

外觀終端盒應形狀完整,無毛刺、無氣泡、無龜裂和空洞、元翹曲、元雜質等缺陷。全部底色應均勻連續。外形美觀施工方便接續附加衰耗小結構合理，可將光纜加強芯固定在終端盒內，具有與光纜金屬外護套連的接地線引出的功能，同時適用帶狀光纜和普通光纜。設計獨特，有19英寸機架上的終端盒,也有墻掛式的終端盒。
