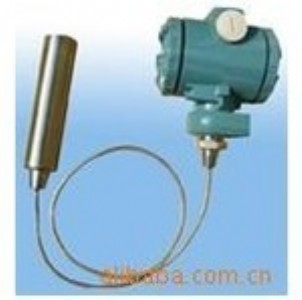

一、tby入式液位變送器概述:
tby-100靜壓投入式液位變送器的新型結構是從導氣電纜型投入式液位變送器基礎上發展而來。采用新型結構解決了傳統導氣電纜型液位變送器的怕堵、易腐蝕、不耐高溫等缺點。該液位變送器二線制,4~20madc輸出,24vdc直流供電,與介質接觸部分全部為不銹鋼,再直接安 裝在測量管道上,使用極其方便,廣泛應用于石油、化工、冶金、水利、電力、食品、醫 藥、環境控制等行業的過程控制和液位的測量。
二、功能特點:
◆穩定性好,滿度、零位長期穩定性可達0.2%fs/年。在補償溫度0~70℃范圍內,溫度飄移低于0.2%fs,在整個允許工作溫度范圍內低于0.5%fs。
◆具有反向保護、限流保護電路,在安 裝時正負極接反不會損壞變送器,異常時送器會自動限流在35ma以內。
◆固態結構,無可動部件,高可靠性,使用壽命長。
◆安 裝方便、結構簡單、經濟耐用。
三、注意事項:
◆凡供貨產品均帶有使用說明書及合格證,其中有產品編號、技術參數、出廠日期等,請認真核對,以免用錯。
◆接供電電源時應嚴格按照我公司接線說明進行連接。
◆使用中發現異常,應關掉電源,停止使用,進行檢查,或直接向我公司技術部門聯系。
◆運輸、儲存時應恢復原包裝,存放在陰涼、干燥、通風的庫房內。
◆18個月質保。
四、應用領域
該變速器廣泛用于水廠、煉油廠、化工廠、水庫、玻璃廠、污水處理廠、高樓供水系列、河道、海洋等對供水池、配水池、水處理池、水井、水罐、水箱、油井油池及對各種液體靜態、動態液位的測量。
五、技術參數
| 測量范圍 0.5-200m | 精確度 0.5%fs |
| 電 源 24vdc(15-36) | 輸出信號 4-20madc二線制(帶hart協議) |
| 負載能力 600(24vdc) | 工作壓力 常壓(通大氣) |
| 工作溫度 –20-185° | 環境溫度 –30-80°c |
| 安 裝方式 支架、螺紋、法蘭安 裝。 | 防爆等級 ip65 |
| 接液材質 纜式:不銹鋼、pvd或油橡膠。 |
工作原理
靜壓測量原理
當液位變速器投入到被測液體中某一深度時,傳感器迎面受到的壓力為p=ρ.g.h+po式中
p:傳感器迎液面所受壓力 單位:pa
ρ:被測液體密度 單位:kg/m
g:當地重力加速度 單位:m/s
po:液面上大氣壓 單位:pa
h:傳感器投入液體深度 單位:m
通過導氣電纜將頁面上的大氣壓po引入到傳感器的被壓強,以抵銷傳感器迎液面的po,使傳感器側的壓力為p=.g.h顯然,通過測取壓力p,可以得到液位深度h。傳感器測得壓力信號經電路轉換放大,補償后以標準信號輸出。
注:此型號適用于開口容器的液位測量。
