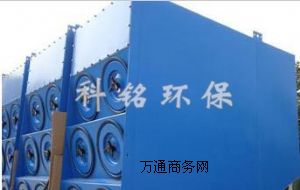

ltm型脈沖濾筒除塵器結構主要有:過濾室、濾筒、凈氣室、灰斗、翻板閥、脈沖噴吹清灰裝置、電控箱等組成,箱體全部采用焊接結構,檢修門用泡沫橡膠條密封.
    ltm型脈沖濾筒除塵器工作原理
    脈沖濾筒除塵器的工作原理如下:含塵氣體由灰斗（或下部敞開式法蘭）進入過濾室,較粗顆粒直接落入灰斗或灰倉,含塵氣體經濾筒過濾,粉塵阻留于濾筒表面,凈氣經袋口到凈氣室,由引風機排入大氣.當濾筒表面的粉塵不斷增加,導致設備阻力上升到設定值時,時間繼電器（或微差壓控制器）輸出信號,程控儀開始工作,逐個開啟脈沖閥,使壓縮空氣通過噴口對濾袋進行噴吹清灰,使濾袋突然膨脹,在反向氣流作用下,附于袋表的粉塵迅速脫離濾袋落入灰斗,粉塵由翻板閥排出.噴吹只對濾筒逐排清灰,其它排濾筒仍正常進行過濾不停風機.
    ltm型脈沖濾筒除塵器型號說明
    l-------立式　　　 t--------懸掛形式
    m-------脈沖式　 　xxx------過濾面積
    型號　　　　　　　　　ltm——9至20000
    外理風量（m3/h）　　　　540至1200000
    氣體含塵濃度（g/m3標）�。�200
    凈化氣體含塵濃度（g/m3標） ＜0.1
    壓力損失（pa）　　　　　　1128——1570
    殼體承受負壓（pa）　　　　5000
    室數（個）　　　　　　　　1至30
    總過濾面積（m2）　　　　　9至20000
    濾筒除塵器的濾筒安裝方法:首先打開側蓋板,拆下噴吹管,手拿濾筒上口,將濾筒通過骨架固定入過濾室;然后將濾筒緊貼嵌在花板孔中,擰緊底部固定螺栓,使濾筒緊扣在花板上;再檢查筒口與花板孔的密封性;最后把噴吹管裝上,調整噴吹管使噴吹孔對準濾袋口中心,固定噴吹管上的螺母,蓋好上蓋板.
    濾筒除塵器脈沖噴吹的清灰方式具有清灰效果好、凈化效率高、處理風量大、濾筒壽命長、維修工作量小、運行安全可靠的優(yōu)點.脈沖濾筒除塵器廣泛應用于冶金、建材、機械、化工、礦山等各種工礦企業(yè)非纖維性工業(yè)粉塵的除塵凈化與物料的回收.
