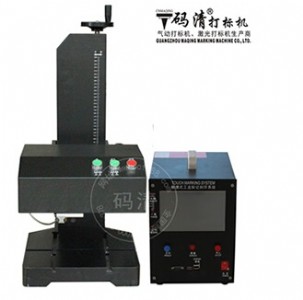

一體臺式氣動打標機a-25 詳細功能介紹

特別適用

大批量和高要求，對精度要求比較高的客戶

沖擊頻率

大于200hz

運行系統

7寸一體式觸摸雙用控制系統
(可以連接電腦或觸摸屏操作)

多種字體

多種字體可選，可加載

軟件系統

最新工業標記刻印系統,內置軟鍵盤
中英文界面切換 精度更高,速度更快

圖形編輯

軟件提供自編輯器

打印內容

各種字符、流水號、vin碼及圖形防偽標記

文字編輯

同時提供各類標記文字改型編輯

支持條碼

可外接條碼機，打印條形碼

圖形轉換

軟件提供各類圖形文件轉換方式

打印范圍

200×120 mm（可以根據要求定做）

數據檢索

將每天打印內容存檔，隨時檢索歷史打印數據

旋轉升級

可外接旋轉夾具，進行圓弧打標

自動記憶

自動記憶設定的狀態、流水號數

重復打印精度

0.01 mm

自動對比

自動對比流水號、vin碼，提示重復

打印深度

0.02～2 mm 可調（視材質而定）

文字定位

提供鼠標拖動、方向鍵移動及坐標輸入

工件硬度

〈hrc60

自動保存

自動提示文件保存

打印速度

每秒可達4個字符 (2 mm字高字母或數字)

模擬顯示

可直接在屏幕上觀察標記效果

打印方向

可選上、下、左、右、及管弧面、扇形

運行直觀

屏幕顯示即時運行路線

適用工件

各種材質、形狀、尺寸

可連續工作

＞48小時

輸入方式

手工、自動流水號遞增（可設定遞增數）

符合標準

可打印國家『車輛識別代號管理規則』中規定的vin代碼。可自動統計打印內容可滿足iso9001－9002質量體系認證對產品可標識性、追溯性的要求

電壓／功率

220v 50hz ±10％ 約200 w

外包裝木箱尺寸

700（寬）*600（深）*880（高）(單位：mm)

氣源壓力

>=0.6 mpa（實際使用0.2 ~ 0.4 mpa）

毛 重

80 kg

凈 重

60 kg

工作溫度

5~45度

一體臺式氣動打標機 主要部件配置表

序號

子系統名稱

規格型號

產地/品牌

數量

1

xy驅動器

dm422c

深圳

2

2

控制主板

mqpcb-23

碼清自產

1

3

電磁閥

35a-aca

美國mac

1

4

xy步進電機

dm5676a

國產四海

2

5

油水分離器/調壓閥

afr2000

airtec臺灣

1

6

同步帶

ewb26

寧波伏龍

2

7

硬質合金針頭

2～4 mm

盧森堡cerametal

2

8

高強度、高精度直線導軌

200×120 mm

臺灣pmi

2

9

開關電源

24v

臺灣明緯

1
