一、項目背景

隨著生產自動化技術的日益提高和現代工業的發展要求，變電站設備巡檢管理在電力系統中占有越來越重要的地位�，F在電力系統已經發展成為范圍廣、客量大、具有多個電壓等級的大系統。變電站是電力系統的核心，而變電站設備的安  全運行是電力系統安  全運行的前提，所以變電站設備巡檢系統的自動、高效及可靠性是十分重要的。而在目前的實際工作中，巡檢普遍采用人工填寫巡檢記錄表，工作效率低，而且勞動強度大。最關健的是人員實際巡檢工作的情況和效果很難確定，發現隱患不能及時上報請求處理，巡檢結果也未經數字化、信息化處理，數據的統計、分析、保存比較困難，現在已經無法滿足企業安  全生產和信息化的管理要求。

二、系統概述

設備可視化巡檢管理系統是基于移動手持終端設備和管理平臺系統，利用gprs無線傳輸技術，實現的一個實時化、可視化的管理平臺，不僅能確保巡檢人員到位，還能方便巡檢人員的巡檢和提交設備運行參數，減少人為錯誤的幾率，同時還有自動巡檢任務的生成和高效的數據分析統計功能，自動比對設備運行參數是否達標，超標設備自動報警通知，能有效提高巡檢班組的管理效率和管理人員處理缺陷的效率，保證巡檢質量和設備的安  全運行。

四、工作原理

巡檢器會自動接收任務及結果實時上報，巡檢時只需攜帶巡檢器按巡檢計劃、巡檢時間到達指定巡檢點巡檢即可。到達巡檢位置時用巡檢器距離巡檢點3-6mm進行讀點（讀取射頻點或者掃描二維碼/條碼），讀取后會有中文語音播報該巡檢點設備名稱，并彈出本設備需要巡檢的內容（如果設備存在需要巡檢的內容），根據作業指導書和要求依次對設備進行檢查（如1號主變壓器需要檢查：a開關本體：檢查分合閘指示器指示正確，聲音正常；b保護裝置：保護裝置電源正常；c隔離開關：接觸良好、觀察接頭有無發熱；d電纜出線：電纜接頭接觸良好、觀察電纜接頭有無發熱放電現象）等，并輸入設備實際運行狀態及參數，或選擇相應分類（正常/異常，良好/發熱），提交即可。如設備超標、異常監控中心會自動觸發故障報警。

發現設備隱患、故障時可通過拍照、錄像、文字描述、創建維修工單等方式對現場設備的異常情況進行可視資料采集然后及時反饋到監控指揮中心。所有巡檢數據將通過gprs或wifi自動發送到監控中心的管理平臺系統上。監控中心的可視化巡檢管理系統會自動對巡檢數據進行處理、分析、統計、制作報表，方便考核人員到位率、查看設備運行及參數、巡檢任務考核等，提高了工作效率，同時給管理者和用戶提供一個科學、準確的巡檢信息和查詢依據。

五、巡檢器的技術參數

1、用戶身份驗證；

2、自動從管理平臺獲取巡檢任務及相關數據，無需手動下載；

3、無網絡信號或sim卡欠費時，可正常工作，數據不會丟失；

4、利用gprs或wifi實時自動上傳所有數據，上傳速度快，費用低；

5、自動記錄巡檢過程（巡檢時間、人員、達標率、設備運行狀態及參數）；

6、現場拍照、錄像可視資料采集，與服務器實時交互；

7、創建維修工單，實時將情況反映到服務端，并作出相應的處理；

8、查看臨時下發的任務及內部通知公告；

9、查看歷史操作記錄及設備維修記錄；

10、中文語音播報手持端操作；

11、設備異常、缺陷異常報警響應；

12、突發事件的應急搶修處理；

 3、射頻巡檢點介紹

采用最先進的射頻技術，選用飛利浦芯片，PVC材質完全密封封裝，內置獨一無二、不可修改的id碼。讀點穩定、耐熱、抗凍、防雨水、防震、抗電磁波，無源接入，不需布線，不需充電，只安  裝即可。

4、巡檢器性能指標

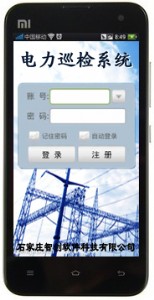

隨著智能手機的不斷普及，在價格方面也有很大的優化，因此選用智能手機作為我們的巡檢器不僅可以有多方面的選擇，而且可以降低我們的投資成本，另一方面android用戶越來越多，巡檢人員使用起來也會更加容易接受。

七、管理平臺功能特點

    本軟件系統主要采用b/s結構，無需安  裝查詢端，領導可隨時隨地在能上網的設備上進行查看及管理，不受時間、地域限制，設備運行一切盡在掌握之中。

    采用mysql數據庫，存儲巡檢人員巡檢時的位置和時間信息、巡檢人員采集的巡檢設備的運行狀態及參數、設備故障、維修情況等數據，實現數據的集中管理和統一發布。

1、集團化管理

分級別權限管理方案可以有效的將分布在不同地區的16個變電站的設備及人員統一監管、調度起來，利用數據統計功能分析分支單位的綜合管理能力和執行能力，結合企業評優機制，進一步加強企業的管理能力。

2、統一標準化巡檢管理

規劃巡檢任務：可根據不同的工作要求制定不同的巡檢任務計劃，分周期性任務和臨時性任務,排班靈活性高，能夠適應各種不同的排班及巡視計劃安  排。

系統巡檢亮點：

l 智能化數據收集，全面提高巡檢效率

支持對所有對象的自動巡檢，包括各種設備、應用等對象，自動數據收集，自動判斷，全面提高巡檢的正確性和巡檢效率。

l 多樣的統計數據，提高管理有效性

通過對特定巡檢點是否巡檢以及巡檢匯總達標率的的統計，以天、月為單位統計檢驗巡檢執行情況以及被巡檢對象的正確運行情況作為判定設備問題的依據。

l 靈活配置排班

系統支持日巡檢，周巡檢，月巡檢，季巡檢等多種方式，也支持一日多次巡檢。

l 多樣的巡檢方式，提高巡檢完備性

支持讀取射頻點以及掃描二維碼/條碼的方式進行讀取設備信息，供用戶選擇根據需要使用合適的巡檢方式。

統一標準巡檢內容：該巡檢任務包括指定巡檢人員、巡檢時間、巡檢設備部位、統一標準檢查內容及標準檢查方式可預設多種分類，手持端只需選擇即可，方便巡檢人員工作及提交數據。設備正常參考值（超出正常值后自動聯動設備異常報警）等。

3、高效自動化、科技化數據分析統計

4、設備故障、突發異常應急處理

5、現場可視資料查看

6、設備維修記錄查詢

7、實時下發通知公告
