電子電氣產品 ip防塵防水,ik碰撞,高低溫測試,振動,跌落,鹽 霧,機械沖擊

ip防塵防水：

ip等級系統提供了一個以電器設備和包裝的防塵、防水和防碰撞程度來對產品進行分類的方法,這套系統得到了多數歐洲國家的認可,并在iec529（bs en 60529：1992）外包裝防護等級（ip code）中宣布。

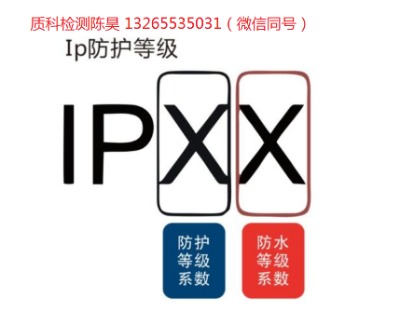

防護等級以ip后跟隨兩個數字來表述,數字用來明確防護的等級。

the first 個數字表明設備抗微塵的范圍,或者是人們在密封環境中免受危害的程度。

第二個數字表明設備防水的程度。

數字: the first位數字——防塵第二個數字——防水

ik碰撞：

ik準適用于額定電壓不超過72. 5 kv的電器設備外殼對外界機械碰撞的防護分級,僅適用于對外界機械碰撞防護分級有專門要求的外殼。

gb/t 20138-2006/iec 2電器設備外殼對外界機械碰撞的防護等級 ik代碼。

范圍

本標準適用于額定電壓不超過72. 5 kv的電器設備外殼對外界機械碰撞的防護分級。

本標準僅適用于對外界機械碰撞防護分級有專門要求的外殼

a電器設備外殼為保護內部設備因受到機械碰撞而產生有害影響所具備的防護等級的定義

b防護等級的標志

c每種標志的要求

d為確認外殼是否符合本標準的要求而應進行的試驗。

各技術委員會仍然有權決定在其所制定的標準中采用本分級方法的程度和方式,并對其所轄的設備的“外殼”下定義。但對任一指定的分級,其試驗不得與本標準的規定有差異。如有必要可在相應的產品標準中增加補充要求。

對于某些特定類型的設備,在確保達到相同的安 全防護等級的前提下,產品技術委員會可規定不同的要求。

本標準僅規定預期用途在其他任何方面均能滿足相應產品標準要求的外殼,且從材料及工藝的角度考慮,在正常的使用條件下,外殼應確保所表明的防護等級。

本標準也適用于空外殼,只要該外殼表面能符合常規試驗要求且所選定的防護等級適用于該類設備類型。

2規范性引用文件

3定義

下列術語適用于本標準。

3.2 對機械碰撞的防護等級degree of protection against mechanical impacts 外殼對設備提供的因外界機械碰撞而不使設備受到有害影響的防護等級,并采用標準的試驗方法得到驗證。

3.3 ik代碼ik code 代碼表示外殼對外界有害機械碰撞的防護等級。標識 表明外殼對外界機械碰撞的防護等級應用ik代碼按下述規定標志。

4. 1 ik代碼的排列

ik 05

代碼字母國際機械防護一一international mechanical protection 特征數字組合00至10

4.2 ik代碼的特征數字及其定義

每一組特征數字代表一碰撞能量值,見表1

表1 ik代碼及其相應碰撞能f的對應關系

ik代碼 ik00 iko1 ik02 ik03 ik04 ik05 ik06 ik07 ik08 ik09 ik10

碰撞能量//j a 0.14 0. 2 0.35 0.5 0. 7 1 2 5 10 20

注1:如要求更高的碰撞能量,推薦取值50j,

a按本標準為無防護

4,3 ik代碼的應用 通常,防護等級適用于整體外殼。如外殼的某些部分具有不同的防護等級,則應對其相應的防護等級進行標志。

5一般試驗要求

5.2被試外殼 除非相關產品標準中另有規定,所有被試外殼應為清潔、全新和完整的外殼,所有的部件均應安 裝到位。

6對機械碰撞防護試驗的驗證

6. 1本標準所規定的試驗為型式試驗。

6.2應對被試外殼施加擊打以檢驗對機械碰撞的防護試驗設備按第7章的規定

6.3試驗時,被試外殼應按制造廠的使用說明安 裝在一剛性支撐座上。當對支撐座直接施加一能量相應于被試外殼防護等級的碰撞力,如發生的位移小于或等于0. l mm,則認為該支撐座具有足夠的剛性。適合于產品的其他安 裝和支撐方法,可在相關的產品標準中規定。

7試驗器具

試驗應采用gb/t 2423. 55-2006中所規定的一種器具進行相關的產品標準應規定所適用的試驗器具類型
