t3300第二代手機遠程控制系統

品牌：asun

應用對象：集中電地暖、集中水地暖系統

通訊距離：互聯網，全球網絡

應用環境：智能家居

電地暖節能率：30％-50％

案例區域：新疆、甘肅、山東、東三省、北京、內蒙及國外地暖項目等

安 全控制：集中電地暖安 全電流控制

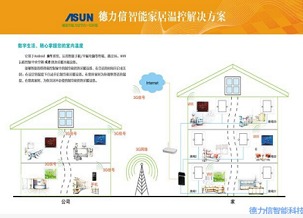

t3300智能家居溫控解決方案介紹

1、 系統的構造

這套系統在構造上簡單明了，前期不需要復雜的布線、后期不需要繁瑣的調試，非常利于各種類型客戶的接受。

      系統在整體上可以按  硬件模塊  和  軟件模塊  進行介紹。

硬件模塊：

n 聯網型溫控器                   -配套，外觀可選

n 網絡路由器                     -配套，需要配置網絡參數。

n 網絡數據服務器                 --配套，美國進口

n 控制軟件（集中管理軟件）       --配套，需要配置網絡參數。

n 控制終端（智能手機或平板電腦） --用戶自購(android安 卓操作系統)

2、聯網型溫控器

型號說明外觀r03包含：

1、 電采暖所需要的一切功能。

2、 輸出功率16a、或者30a（按要求選型）

3、 rs485通訊功能

(按要求選型)ac01包含：

1、 電采暖所需要的一切功能。

2、 輸出功率16a、或者30a（按要求選型）

3、 rs485通訊功能

(按要求選型)

可以通過網絡控制末端設備

●室溫校正補償功能（通過面板按鍵直接實現）

●采用高可靠性單片機，抗干擾性強

●具有溫度校準功能

●外殼阻燃材料pc+abs

●標準86盒表面安 裝，厚度僅為13mm

●通過安 全性和高可靠性測試

●具有通信功能

· 技術參數

●感溫元件：熱敏電阻

●控溫精度：±1℃

●控溫范圍： 10~30℃

●測溫范圍： 1~50℃

●電源電壓：220v/ac   50hz

●自耗功率：<1.5w

●外殼材料：pc+abs（阻燃）

●外形尺寸：86mm×86mm×13mm （高×寬×厚）

●通訊：rs485接口

3、無線路由器

   使用無線路由器，需設置網關，用于構建無線網絡，進行數據的發送與接收。

4、網絡型數據采集器

特點：

美國原裝進口，產品質量值得信賴；

低功耗，綠色節能環保；

無噪音，保障用戶的睡眠質量；

內部綁定域名，高可靠性；

參數：

尺寸：350mm'' x 250mm'' x 140mm'' (長 x 寬 x 深)

供電需求：100-240v，50/60hz交流電

內存：512 mb ddr3

存儲器：512 mb閃存

網絡：以太網

5、控制終端(手機或pad平板電腦)

基于 android系統的智能手機，平板電腦 。用戶可使用現有的終端或者根據需求購買，從網絡主機的特定地址下載軟件即可，使用非常方便。

軟件模塊

n 地暖控制

n 空調控制

通過主機特殊地址正確下載軟件之后，點擊桌面上的軟件可進入主界面（智能家居集中控制系統圖）

6、操作說明簡約介紹

（智能家居集中控制系統圖）

軟件的主界面：地暖控制 ，點擊相應的圖標可以進入到相應的控制界面，以下軟件界面為標準界面，可根據用戶的平面圖設計特定界面。

6.1、地暖控制

點擊  地暖控制  ，則進入 地暖控制主界面 （ 采暖集中控制系統圖）

                 （ 采暖集中控制系統圖）

  在地暖控制的主界面上，標注有各個房間的按鍵，點擊即可進入相應房間的地暖控制。

  當點開  客廳  按鍵 ，可進入客廳的地暖控制 （客廳采暖圖）

            （客廳采暖圖）

備注： 沒有采集到實際溫度時，軟件顯示房間溫度與設定溫度為22°c
