一、產品概述

RXGY-FCM08 精密光纖涂覆機是一款專為光纖表面涂覆設計的高精度設備,適用于光纖通信、光纖傳感、光纖激光器、光柵、光纖陀螺、激光雷達等領域。設備采用先進的紫外固化技術,能夠快速、均勻地在光纖表面形成保護涂層,有效提升光纖的機械強度和耐環境性能。

二、技術參數

1.適用光纖直徑：80μm 至 1000μm（可定制）

2.涂覆材料：兼容高、低折射率紫外固化膠

3.涂覆長度：4mm 至 50mm（可調）

4.涂覆速度：30 秒至90秒（根據膠水類型和涂覆長度調整）

5.紫外光源：395nm 波長 LED 光源

6.固化時間：0.1 秒至 99 秒（可調）

7.電源要求：AC 220V ±10％,50Hz

8.功率消耗：≤20W

9.設備尺寸：215mm*165mm*175mm；緊湊型設計,便于攜帶和安 裝。

10.操作環境：溫度 10℃ 至 40℃,濕度 ≤80％RH

三、功能特點

1.高精度涂覆：采用精密涂覆模具,確保涂層厚度均勻,表面光滑。

2.快速固化：LED 紫外光源固化速度快,效率高,縮短生產周期。

3.兼容性強：支持多種光纖直徑和不同涂覆材料,滿足不同應用需求。

4.操作簡便：人性化界面設計,操作簡單,易于上手。

5.安 全可靠：具備過載保護、短路保護等功能,確保設備安 全運行。

6.模塊化設計：便于維護和升級,降低使用成本。

四、設備組成

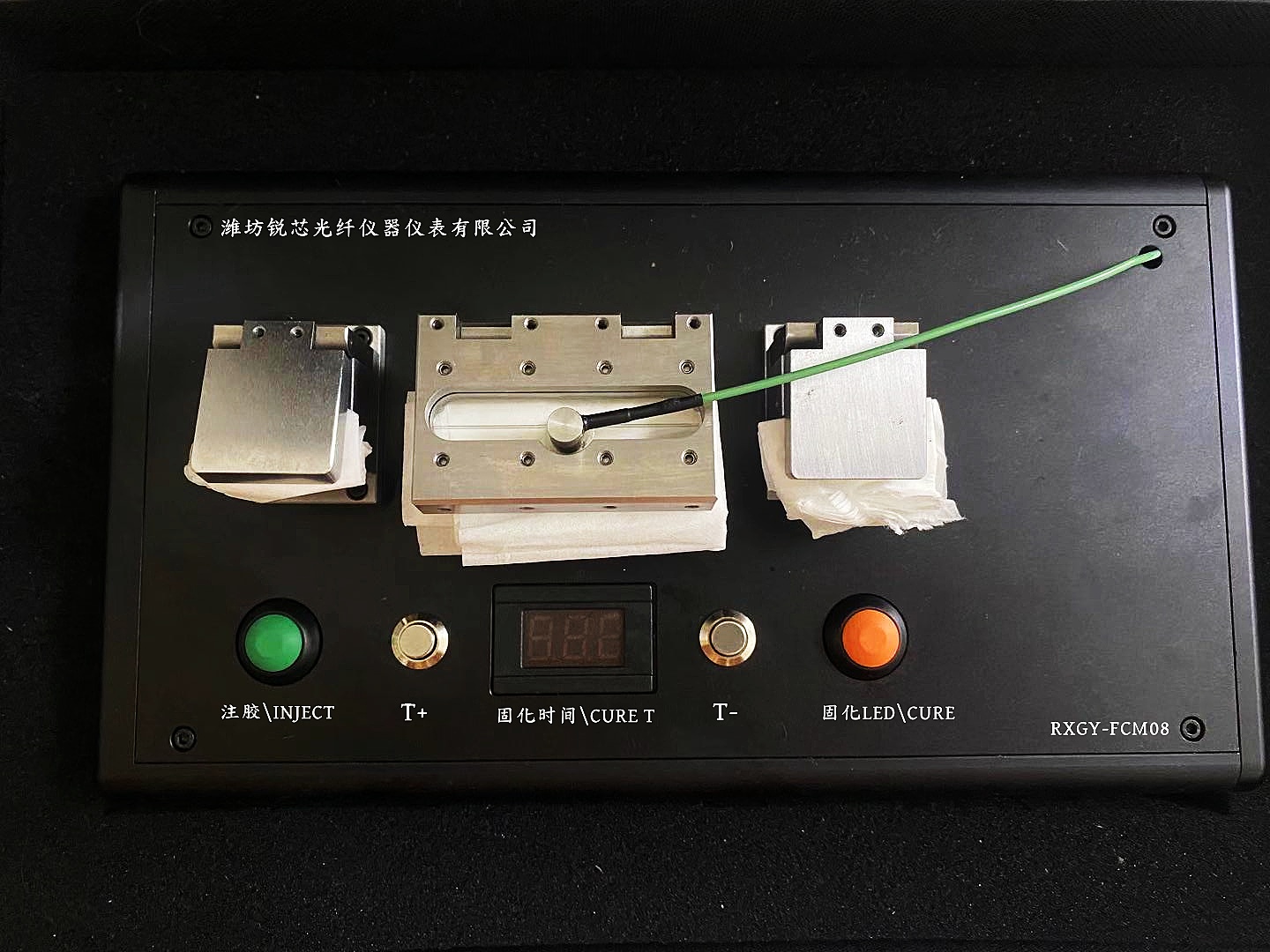

1.主機：包含氣動夾持系統、涂覆機構、紫外固化系統、控制系統等核心部件。

2.涂覆模具：根據光纖直徑和涂覆需求選擇合適的模具。

3.紫外光源：395nm LED 光源,提供高效固化能量。

4.附件：電源線、說明書、試驗報告、保修卡等。

五、操作步驟

1.開機準備：

o檢查設備外觀是否完好,連接電源線。

o打開電源開關,設備自檢后進入待機狀態。

2.參數設置：

o設置固化時間等參數。

o根據光纖直徑選擇合適的涂覆模具并安 裝。

3.光纖放置：

o啟動真空吸附功能,固定光纖。

o將待涂覆光纖放置在涂覆模具中,確保光纖位置正確。

4.涂覆操作：

o按下“啟動”按鈕,設備開始涂覆操作。

o涂覆完成后,紫外光源啟動,進行固化。

5.取出光纖：

o固化完成后,打開模具,取出涂覆好的光纖。

o檢查涂覆質量,如有需要可進行二次涂覆。

6.關機：

o完成操作后,關閉電源開關,斷開電源線。

o清理設備表面,保持設備整潔。

六、維護與保養

1.日常維護：

o每次使用后,清理涂覆模具和設備表面,防止膠水殘留。

o檢查紫外光源是否正常工作,如有異常及時更換。

2.定期保養：

o每月檢查設備電氣連接是否松動,緊固螺絲。

o每半年更換一次易損件（如密封圈、濾網等）。

3.注意事項：

o避免在高溫、高濕或腐蝕性環境中使用設備。

o禁止在設備運行時打開外殼,防止觸電。

o如設備長時間不使用,應定期通電運行,防止受潮。

七、故障排除故障現象可能原因解決方法設備無法啟動電源未連接或電源故障檢查電源連接,更換電源線或電源適配器涂覆不均勻涂覆模具損壞或安 裝不當更換涂覆模具,重新安 裝固化不完全紫外光源老化或功率不足更換紫外光源,調整固化時間設備運行異常機械部件磨損或電氣故障檢查機械部件,聯系售后服務八、售后服務

1.保修期：設備自購買之日起享有 12 個月免費保修服務。

2.技術支持：提供 7×24 小時在線技術支持,解答用戶疑問。

3.維修服務：設備出現故障時,可聯系售后服務部門安 排維修。

4.配件供應：提供原廠配件,確保設備長期穩定運行。

九、安 全注意事項

1.操作人員須知：

o操作人員應經過專業培訓,熟悉設備操作規程。

o操作時須佩戴防護眼鏡和手套,防止膠水濺入眼睛或皮膚。

2.設備安 全：

o設備應接地良好,防止漏電。

o禁止在設備運行時觸摸運動部件,防止夾傷。

3.環境安 全：

o設備應放置在通風良好的環境中,避免膠水揮發物積聚。

o廢棄膠水應按照環保要求處理,禁止隨意傾倒。

制造商信息

公司名稱：濰坊銳芯光纖儀器儀表有限公司

地址：濰坊市高新區健康街道清華科技園

電--話//微--信：190--5362--8698

版本信息

版本號：V3.0

發布日期：2025 年 1 月

本說明書僅供參考,具體操作以設備實際配置為準。如有更新或修改,恕不另行通知。
