產品簡介：

雙色玻璃管液位計是基于連通器原理設計的,由玻璃管液位計主體構成的液體通路是經接管用法蘭或錐管螺紋與被測容器連接構成連通器,透過玻璃管/板觀察到的液面與容器內的液面相同即液位度。

液位計兩端的針型閥不僅起截止閥的作用,其內部的鋼球具有逆止閥的功能,當液位計發生意外破損泄漏時,鋼球可在介質壓力作用下自動關閉液體通道,防止液體大量外流起到安 全保護作用。液位計改變零件的材料或增加一些附屬部件可達到防腐、保溫、防霜、照明等功能。

產品應用：

用于在簡單液位測量場合和自動化程度的工程項目中液位的測量和監測。

產品參數：

儀表形式：透光式；夾套式；防霜型；防腐型；保溫型

安 裝形式：螺紋安 裝；法蘭安 裝

測量范圍：0-3m

工作壓力：≤25mpa

介質溫度：≤450℃

電源：220vac

玻璃管液位計是一種直讀式液位測量儀表,適用于工業生產過程中一般貯液設備中的液體位置的現場檢測,其結構簡單,測量準確,是現場液位測量工具。一般用于直接檢測。

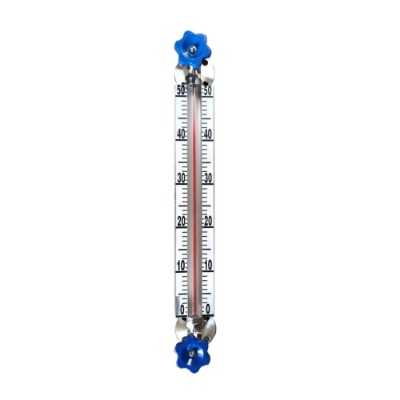

天津 透光式雙色玻璃管液位計 廠家津制 新聞

玻璃管液位計用途：

玻璃管液位計可用來直接指示密封容器中的液位度,具有結構簡單,直觀穩定,耐用等優點,但容器中的介質需是與鋼、鋼紙及石墨壓環不起腐蝕作用的

玻璃管液位計它主要用于直接顯示多種罐、塔、槽、箱等容器內介質液位的度。

結構原理：

儀表在上下閥上都裝有m27×1.5或zg3/4"的螺紋接頭,通過法蘭與容器連接構成連通器,透過玻璃板可 直接讀得容器內液位的度。儀表在上下閥內都裝有鋼球,當玻璃板因意外事故破壞時,鋼球在容器內壓力作用下阻塞通道,這樣容器便自動密封,可以防止容器內的液體繼續外流。在儀表的閥端有阻塞孔螺釘,可供取樣時用,或在檢修時,放出儀表中的剩余液體時用。

特點：

1、讀數清晰、直觀、穩定。

2、結構簡單、維修方便。

玻璃管液位計的使用須知:

1、為了保證自動密封作用,容器內的介質壓力應大于0.2mpa,在打開上下閥時,閥桿退出轉數不少于4轉,使鋼球封門時,不至于碰到閥桿的頂端。

2、保證自密封作用,容器內介質壓力應大于0.2mpa。在打開上下閥時,閥桿退出轉數不得少于4轉,以免鋼球在自封時,碰到閥桿的頂。

清洗維護：

1、使用中的液位計定期檢查。清洗玻璃內外壁污垢,使液體顯示比較清晰。

2、為了保證片動密超過計劃作用,容器內的介質壓力應大于0.2mpa,在打開上下閥時,閥桿退出轉數不小于4 轉(使鋼球封門時,不致于碰到閥桿的頂。)

3、容器上與本玻璃管液位計連接的兩法蘭端面應保證在同一垂直平面內,否則在液位計安 裝后使閥門撓曲,以致玻璃管折斷。

安 裝步驟：

1、將本液壓計法蘭與容器法蘭夾上密封墊聯接好,擰緊螺栓。

2、將傳感器排污法蘭打開、放進浮子。注意：浮子磁鋼一端向上,不可倒置。

在傳感器排污法蘭下,安 裝一個dn15閥門,并與原液位計排污管路連通。

3、在傳感器排污法蘭下,安 裝一個dn15閥門,并與原液位計排污管路連通。

4、連通電源,輸入ac36v電源(或直徑插入ac220v電源),將液位計調至便于觀察的方位。

5、先打開上閥,然后緩慢打開下閥,其是該液位計用在壓力的場合,比武緩慢地注入壓力,以防浮子突然受壓損壞,使介質慢慢流入傳感器,觀察液位顯示,由紅變綠逐個轉換。

6、排污、上水,觀察水位顯示、、低水位報警是否正常,若無異常現象,即可投入使用。

天津 透光式雙色玻璃管液位計 廠家津制 新聞

注意事項：

儀表在室外安 裝建議加裝遮陽板以延長儀表使用周期。

電線、電纜保護管,要注意密封防止積水。

儀表雖然自身帶有防雷器件,但儀表在多雷地區使用時,建議在儀表的進出線端另外安 裝專用的防雷裝置。

儀表在炎熱、寒冷的地方使用,即周圍環境溫度有可能超出儀表的工作要求時,建議在液位儀周圍加設防、低溫裝置。

玻璃管液位計定義：

玻璃管液位計是一種直讀式液位測量儀表,適用于工業生產過程中一般貯液設備中的液體位置的現場檢測,其結構簡單,測量準確,是傳統的現場液位測量工具。它由玻璃管、針形閥和鎖母等部件組成。
