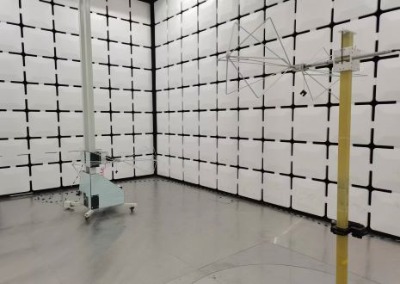

emct-5是按照5m測試距離設計的半電波暗室,主要由5米法主暗室、操作控制室和功放室組成（可選擇傳導測試室）,用于3m距離的輻射抗擾度測試和5m或者3m距離的輻射發射的符合性測試。

emct-5是按照5m測試距離設計的半電波暗室,主要由5米法主暗室、操作控制室和功放室組成（可選擇傳導測試室）,用于3m距離的輻射抗擾度測試和5m或者3m距離的輻射發射的符合性測試。５米法電波暗室主要是為了解決大尺寸電子產品的測試需求,在確保３ｍ法全部功能的基礎上,將靜區可擴大至３米直徑或者更大,可廣泛應用于it產品,家用電器,醫 療器械,汽車零部件,小型軍工電子產品,工業電子用品,通信領域等電磁兼容測試。加配特殊接口后可以進行特殊產品的測試,如水表,燃氣表,電能表等。

參考配置•  典型屏蔽內尺寸：12m（長）×8m（寬）×6m（高）。•  屏蔽結構：采用smart shield twin wall雙層屏蔽結構,從里到外依次為高性能復合錐形吸波材料、鐵氧體、防腐多層板、屏蔽鋼板和標準屏蔽模塊,在兩個相鄰的標準屏蔽模塊間采用導電屏蔽襯墊gasket進行良好的rf屏蔽和電接觸連接。•  標準屏蔽模塊：尺寸為3m×1m,由2mm厚的雙面熱鍍鋅鋼板在四邊經兩次折彎制成。雙面熱鍍鋅鋼板的厚度≥2mm,鍍鋅層厚度≥20μm,并且厚度均勻。模塊之間采用高強度標號為８以上的螺絲m10進行連接。•  吸波結構：墻面吸波材料由鎳鋅鐵錳組成的低頻段吸波材料鐵氧體（100mm×100mm×6.7mm）和高性能復合錐形截尖吸波材料essorb-vhy-18-nrl（可根據需要另行選擇）組成；地面可移動吸波材料由essorb-vhy-12-nrl和鐵氧體構成。吸波材料上可以覆蓋白色反光板,用于美化內部環境和增加亮度。•  屏蔽門：0.9m*2m.,1.2m×2m、1.5m×2、2m×2m等多種尺寸可選擇,也可根據需要進行特殊尺寸設計,類型包括手動,電動,氣動,以及全自動軌道門等可供選擇。•  波導窗：標準尺寸為400mm×400mm（帶法蘭）,截至頻率為18ghz,可根據實際需求另行設計（如尺寸為300mm×300mm或450mm×450mm,截止頻率到40ghz）。•  嵌入式轉臺：直徑為3m,負重為2噸,也可根據需要另行定制。•  高架地板：負重為2噸/㎡,高度一般為30cm,與轉臺的負重能力一致。•  濾波器：用于電源的380v,220v,110v,dc等以及網絡,通信等信號濾波。•  天線升降塔：升降達4m高,帶水平和垂直極化,可安 裝各種類型的天線。 •  視頻系統：2套數字彩色監視系統,其中1套固定在墻面,1套地面可移動。•  火災報警系統：采用高靈敏度空氣采樣分析系統,符合中國公安 部防火產品的相關規定。•  照明系統：采用鹵素 照明燈,距地面1m高的照度值達250lux,可升降

主要性能•  輻射抗擾度測試：符合iec/en 61000-4-3等標準的要求。•  輻射發射測試：符合en 50022、en 50147-2、gjb 151a和gjb 152a等標準要求。•  靜區尺寸：3米直徑２米高度的圓柱體內•  屏蔽效能：滿足標準en50147-1或者更優•  歸一化場地衰減（nsa）：在30mhz-1ghz內按cispr16-1-4和ansi c63.4標準滿足±3.5db,±3.0db,±2.5db等可供選擇•  場強均勻性（fu）：按iec61000-4-3的要求進行測,在0～6db內•  場地電壓駐波比（svswr）在1ghz—18ghz范圍內按cispr16-1-4標準不大于6db•  背景噪聲(ambient background noise,稱abn)：比cispr22標準規定的限值低10db
