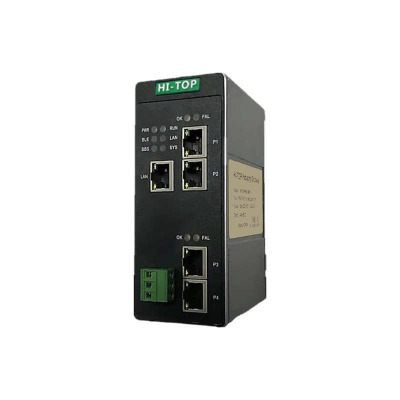

profinet轉換ht3s-pns-mtp

ht3s-pns-mtp是一款 profinet 從站功能的通訊網關。

ht3s-pns-mtp主要功能是將各種 modbus-tcp 設備接入到 profinet 網絡中,或者將profinet中主站中的數據接入到modbus tcp的上位機平臺。

ht3s-pns-mtp連接到 profinet 總線中作為從站使用,連接到 modbus-tcp 總線中作為主站（客戶端） 或從站（服務器） 使用。

ht3s-pns-mtp能夠實現modbus tcp接口儀表、變頻器、綜保、軟啟動器等設備接入到s7-1500、s7-1200、cpu315-2pn/dp、s7-400等profinet網絡系統；在profinet一側是profinet 從站,在串口一側物理接口支持modbus tcp主站或從站。

產品特點
1, 應用廣泛： 網關作為profinet從站 、modbus-tcp服務器或客戶端（撥碼設置）,可以比較容易實現 modbus-tcp與 profinet 的互連。
2, 應用簡單： 用戶不必了解 profinet協議的技術細節,只需參考本手冊及提供應用實例,根據要求完成配置,不需要復雜編程,即可在短時間內實現連接通信。
3, 透明通信： 用戶可以依照 profinet 通信數據區和 modbus-tcp通信數據區的映射關系,來實現 profinet 到 modbus-tcp之間的數據透明通信。

協議轉換原理
網關分別從 profinet 一側和 modbus 一側讀寫數據,存入各自的緩沖區,網關內部將緩沖區的數據進行交換,從而實現兩邊數據的傳輸。

技術指標
profinet 技術參數
● 網關做為 profinet 網絡的 device 設備（即從站）,帶 2 個 rj45 以太網接口,支持 100base-tx, mdi/mdix 自檢測,集成以太網交換機,可以組成鏈式網絡,支持環網冗余。
● 適應 profinet v2.3 協議,采用實時（rt）通訊功能,符合： gb/t 25105-
2014《工業通信網絡現場總線規范類型 10: profinet io 規范》, iec 61158-
5-10： 2007, idt。 modbus設備的技術要求。網關modbus一側做從站時可用于將其他modbus主站（如plc/dcs）以及它的從站數據傳輸到profinet控制器。
● 支持的數據長度：輸入≤1400 字節,輸出≤1400 字節,輸入+輸出≤2800 字節。
● modbus 作為主站或從站時,使用不同的 gsd 文件。
● 支持的插槽數量： 62 條。

profinet轉換網關ht3s-pns-mtp

modbus-tcp 技術參數
● 網關的 modbus 接口可通過撥碼選擇做為主站（客戶端） 或從站（服務器）,
兩種工作方式二選一工作。
● 網關作為 modbus 主站,支持 01h、 02h、 03h、 04h、 05h、 06h、 0fh、10h 號功能。
● 網關作為 modbus 主站, 可以開通 8 個通道,連接 8 個 modbus 從站。 從站站號 1~8, 對應端口號 10001~10008,端口號可以通過軟件進行更改。
● 網關作為 modbus 從站,支持 02h、 04h、 0fh、 10h 號功能。
● 網關作為 modbus 從站, 端口號支持 501~504。

電氣參數
● 電源電壓：直流 24v/200ma（18v～30v 可用）,使用中建議接好保護地 pe
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃, 濕度≤95％
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安 裝方式：35mm導軌；
● 防護等級：ip20；
● 重量：約500g。
