profinet轉ethercat模塊

ht5s-ecm-pns網關實現ethercat主站轉 profinet從站(s7-400/1200/1500)協議功能,能夠實現ethercat接口儀表、變頻器、綜保、軟啟動器、伺服、閥門等設備接入到s7-1200、s7-1500、cpu315-2pn/dp、s7-400等profinet網絡系統。網關在profinet一側是profinet 從站,在另一側支持ethercat主站接30多個伺服。支持基于ethercat的自由協議通信。

產品特性：

1,ht5s-ecm-pns網關實現ethercat主站轉profinet 從站功能,ht5s-ecm-pns網關的profinet通訊口作為profinet從站接口,能夠兼容支持profinet協議的各種主站控制器。ethercat通訊口用于連接ethercat從站設備,可以直接控制ethercat從站設備,也可以連接ethercat總線上的主站控制一個下層網絡；

2,io數據的長度可以根據實際應用進行調整。兩個通訊口的數據可以按照字節任意地進行映射；

3,ht5s-ecm-pns網關控制器的通訊口提供對網絡隔離的保護。通過連接到集成交換機,可以實現星型、環型、線型網絡拓撲；兩個通訊口都互相獨立地運行協議,通過數據緩存交換io數據,數據處理時間5-10ms周期；

4,獨有支持sdo,方便用于監控和調試；

5,ht5s-ecm-pns網關支持usb接口進行調試和診斷；

6,通過web進行配置,界面簡潔友好,輕松幾步即完成pdo配置,支持sdo讀寫；

7,支持20軸ethercat總線運動控制,支持32個ethercat從站（包括伺服軸）。

技術參數

profinet轉ethercat轉換網關

profinet技術參數

● 網關作為profinet網絡的device設備（即從站）,帶2個rj45以太網接口,支持100base-tx,mdi/mdix自檢測,集成以太網交換機,可以組成鏈式網絡,支持環網冗余。

● 適應profinet v2.3協議,采用實時（rt）通訊功能,符合： gb/t 25105-2014《工業通信網絡現場總線規范類型10: profinet io規范》,iec 61158-5-10：2007,idt。

● profinet 輸入/輸出數量可自由設定,支持的數據長度：輸入≤500 字節,輸出≤500 字節,輸入+輸出≤1000 字節。

ethercat技術參數

● 網關作為ethercat網絡的從站,可以連接各廠家帶ethercat的伺服、變頻器、儀表、馬達、編碼器、閥門等。

● 帶1個rj45以太網接口,支持100base-tx,mdi/mdix自檢測。

● 支持的pdo長度,inputs和outputs各為512字節。input和output的方向是主站方向,input是主站輸入,output是主站輸出。

電氣參數
● 電源電壓：直流 24v/200ma（18v～30v 可用）,使用中建議接好保護地 pe
● 環境溫度： 運輸和存儲：-40℃～+85℃, 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃, 濕度≤95％
● 外形尺寸：118mm（寬）×143.2mm（高）×33.5mm（厚）；
● 安 裝方式：35mm導軌；
● 防護等級：ip20；
● 重量：約500g。

相關產品選型：

ht5s-ecm-pns: ethercat主站轉profinet從站

ht5s-ecm-mtp: ethercat主站轉modbus tcp從站

ht5s-ecm-eis: ethercat主站轉ethernet/ip從站

ht5s-eim-pns: ethernet/ip 主站轉 profinet 從站

ht5s-eim-pns: ethernet/ip 主站轉 modbus tcp 從站

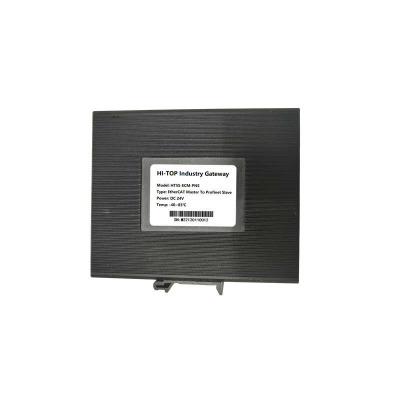

profinet網關ht5s-ecm-pns
