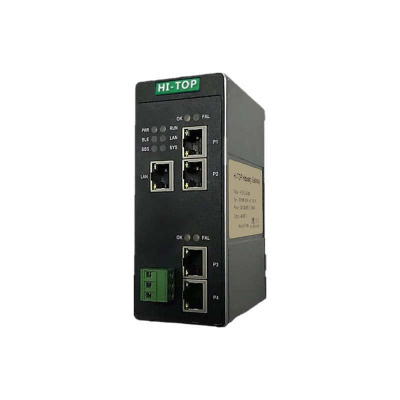

ethercat轉換網關ht3s-eis-ecs

ht3s-eis-ecs是一款ethernet/ip從站功能的通訊網關。該產品主要功能是將ethernet/ip網絡和ethercat網絡連接起來。

ht3s-eis-ecs網關連接到ethernet/ip總線中作為從站使用,連接到ethercat總線中作為從站使用。

本網關實現ethercat轉ethernet/ip功能,能夠?qū)崿F(xiàn)連接ethercat主站plc的設備如儀表、變頻器、伺服等接入到倍福、歐姆龍、基恩士等廠家plc的ethernet/ip網絡系統,實現ethernet/ip網絡與ethercat網絡的數據交互。

產品選型

ht3s-eis-ecs: ethercat 轉ethernet/ip 協議網關

ht3s-eis-cis: cc-link ie 轉ethernet/ip 協議網關

ht3s-eis-ccs: cc-link 轉ethernet/ip 協議網關

ethercat轉換ht3s-eis-ecs

技術指標

ethernet/ip 技術參數

● 網關作為ethernet/ip 網絡的從站,可以連接ab（羅克韋爾）、歐姆龍、基恩士等品牌的plc。

● 以太網 10/100m 自適應,具有 ip 地址沖突探測功能。

● 支持 odva 標準 ethernet/ip 通信協議。

● 輸入輸出字節數：輸入字節數490 bytes、輸出字節數490 bytes。

ethercat 技術參數

● 網關作為ethercat 網絡的從站,可以連接倍福、歐姆龍、基恩士等廠家的plc。

● 帶2個rj45以太網接口,支持100base-tx,mdi/mdix自檢測,可以組成鏈?zhǔn)骄W(wǎng)絡,支持環網冗余。

● 支持的pdo長度,inputs和outputs各為256字節。input和output的方向是主站方向,input是主站輸入,output是主站輸出。

ethernet/ip轉ht3s-eis-ecs

電氣參數
● 電源電壓：直流 24v/200ma（18v～30v 可用）,使用中建議接好保護地 pe
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃, 濕度≤95％
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安 裝方式：35mm導軌；
● 防護等級：ip20；
● 重量：約500g。
