profinetht3s-dpm-pns協議轉換網關

ht3s-dpm-pns是一款profibus dp主站功能的通訊網關。該產品主要功能是將各種profibus dp從站接入到profinet網絡中。

ht3s-dpm-pns網關連接到profibus dp總線中作為主站使用,連接到profinet總線中作為從站使用。

技術參數

◆ profibus dp/v0 協議符合gb/t 20540-2006： 測量和控制數字數據通信工業控制系統用現場總線第3 部分：profinet 規范；

◆ profibus dp 作為主站,波特率達到12m；

◆ profibus dp 作為主站,可接dp從站數量32個,單個dp從站通訊數據不超過244個字節；

◆ 網關作為profinet網絡的device設備（即從站）,帶2個rj45以太網接口,支持100base-tx,mdi/mdix自檢測,集成以太網交換機,可以組成鏈式網絡,支持環網冗余。

◆ 適應profinet v2.3協議,采用實時（rt）通訊功能,符合： gb/t 25105-2014《工業通信網絡現場總線規范類型10: profinet io規范》,iec 61158-5-10：2007,idt。

◆ 支持的profinet數據長度：輸入≤1400 字節,輸出≤1400 字節,輸入+輸出≤2800 字節。

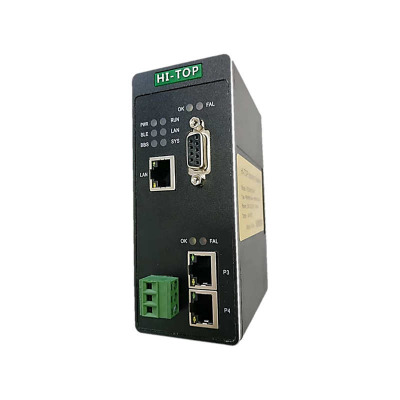

profinet網關ht3s-dpm-pns

電氣參數

● 電源電壓：直流 24v/200ma（18v～30v 可用）,使用中建議接好保護地 pe

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃, 濕度≤95％

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安 裝方式：35mm導軌；

● 防護等級：ip20；

● 重量：約500g。
