工業cc-link與modbus tcp協議轉換網關

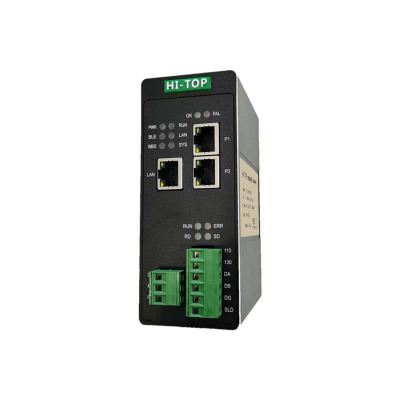

ht3s-ccs-mtp 是一款 cc-link從站功能的通訊網關。該產品主要功能是將modbus tcp 接入到 cc-link網絡中。本網關連接到 cc-link 總線中作為從站使用,連接到 modbus tcp 總線中作為主站或從站使用。即可以實現modbus tcp接口儀表、變頻器、綜保、軟啟動器或施耐德plc等設備接入到三菱的cc-link網絡系統。

技術指標

modbus-tcp 技術參數

● 網關的 modbus 接口可通過撥碼選擇做為主站（客戶端） 或從站（服務器）,兩種工作方式二選一工作。

● 網關作為 modbus 主站,支持 01h、 02h、 03h、 04h、 05h、 06h、 0fh、10h 號功能。

● 網關作為 modbus 主站, 可以開通 8 個通道,連接 8 個 modbus 從站。 從站站號 1~8, 對應端口號 10001~10008,端口號可以通過軟件進行更改。

● 網關作為 modbus 從站,支持 02h、 04h、 0fh、 10h 號功能。

● 網關作為 modbus 從站, 端口號支持 501~504。

cc-link 技術參數

● 網關的cc-link接口作為從站工作。

● 網關支持cc-link ver.1 。

● 網關支持輸入輸出各48字節 。

● 波特率支持：156k、625k、2.5m、5m、10m可選。

● 網關作為遠程設備站工作。

cc-link轉換網關modbus tcp

電氣參數

● 電源電壓：直流 24v/200ma（18v～30v 可用）,使用中建議接好保護地 pe

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃, 濕度≤95％

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安 裝方式：35mm導軌；

● 防護等級：ip20；

● 重量：約500g。
