tlks-pmg-hc

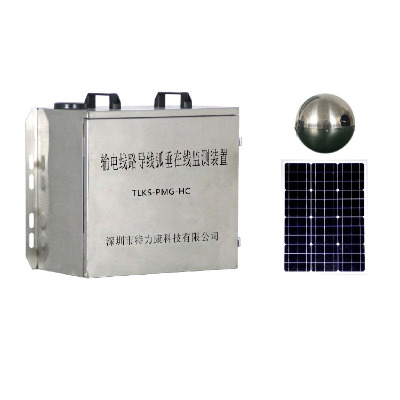

交叉跨越線段導線弧垂監測裝置

輸電線路導線出現弧垂的因素 有很多,導線會受到自然溫度過高,通過的電流過大 ,導線發熱造成弧垂過大 的影響,弧垂過大 或過小都會影響線路的安 全運行。當弧垂過大 時,不能保證導線對地面的安 全距離,大 風時還可能造成短路事故,當弧垂過小時,導線所承受的應力過大 ,在氣溫過低時,覆冰 帶來的超標準荷載同時也會導致底線弧垂下降造成塔基與地面的安 全距離不足,嚴重時也會造成輸電線路斷線的危險,以及桿塔傾斜等多種因素 ,都會威脅到輸電線路的正常供電,以及生命安 全。特此我司研發了此款交叉跨越線段導線弧垂監測裝置,實時采集數據測量導線距離地面的最 小距離,有效的提升線路的安 全穩定運行水平。

產品功能

◆能傳感、采集導線距離地面最 小距離、線夾出口處導線切線方向與水平方向的夾角、導線弧垂,并將測量和計算結果通過通信網絡傳輸到狀態監測代理或狀態監測主站；

◆具備自動采集功能,按設定時間間隔自動采集導線距離地面距離和線夾出口處導線切線方向與水平方向的夾角、導線弧垂,最 小采集間隔宜大 于 5 分鐘,最 大 采集間隔小于60分鐘,默認時間間隔為30分鐘；

◆具備受控采集功能,能響應遠程指令,實時采集數據;

◆具備主機電池電壓采集功能和探頭電池電壓采集功能;

◆支持《電網視頻監控系統及接口》企標b接口要求,支持接入內網統一視頻平臺;

產品參數

①供電方式：太陽能加蓄電池

②通訊要求：支持無線網絡通信(支持4g并向下兼容),滿足電信、聯通、移動自適應,并可根據現場情況選擇運營商

③工作電壓：dc12v

④工作溫度：-40℃~70℃

⑤后端軟件平臺：支持接入省局/市局pms系統 pc客戶端/手機客戶端實時查看傾斜數據,遠程更新、配置與調試前端裝置參數

結語

交叉跨越線段導線弧垂監測裝置,實時采集數據測量導線距離地面的最 小距離,為提高輸電線路正常運行,實現對輸電線路的全天候監測,為運檢人員提供安 全可靠的數據！
