一、用途

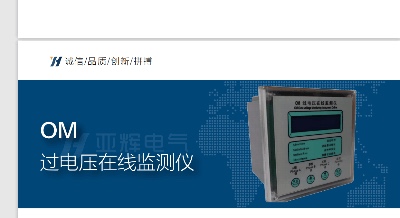

om過電壓在線監測儀（以下簡稱監測儀）用于記錄三相避雷器的放電次數和放電時間。能記錄數百組避雷器的放電次數和放電時間。它是將3只取樣線圈套裝在a相和b相和c相避雷器接地線上,將顯示儀器安 裝在開關柜面板上。用來記錄三臺避雷器的放電次數和放電時間的一種電子儀器,超低溫led顯示屏。 220v交、直流電源供電（供電電壓100—265v）。使用環境溫度-40℃~+75℃

om過電壓在線監測儀能完全替代普通放電計數器。儀表具有智能操作性能,能查詢 時間哪相避雷器放電。

二、結構和性能

om過電壓在線監測儀主要由取樣ct、輸入隔離變換單元、單片機、記憶單元、日期電路、保護電路、開關電源、120×120標準塑殼等部分組成。它是利用安 裝在避雷器地線上的感應線圈,感應出避雷器的放電信號,放電信號光電隔離單元；得到一定電壓幅值和脈寬的脈沖信號,實現對避雷器動作次數、動作時間的記錄。當監測儀無外接電源時,儀表不顯示,也不能計數,但儀表內部長壽命鋰電池能長久保存已記錄的數據。

。

電氣原理

om過電壓在線監測儀感應線圈從避雷器接地線獲得放電信號。監測儀具有計數準確,存儲量大,能智能查詢,顯示清晰,結構小,面板式安 裝等優點。避雷器能在線監測儀性能符合標準2440-91《避雷器用監測儀》的規定。其主要性能：放電計數器在波形8/20微妙,幅值：50a~100ka,能準確可靠計數,無殘壓,有極大的通流容量。

三、產品特點：

1. 裝置經抗干擾設計不受過電壓產生的強磁場的干擾,輸入信號范圍：0.1ma~200a。

2.具有當前時刻放電相信號指示功能。

3.具有放電時間記錄功能。

4.可任意查詢放電記錄內容。

5. 儀器內時鐘在掉電后仍可保證準確計時,可避免掉電后調整時間的麻 煩。

6.內存的數據具有掉電保護功能,可保證所記錄的數據在保存期內（100年）不會發生丟失現象。

7. 設計有rs485通信接口,可實現多機聯網并與上位機進行數據傳輸,在上位機形成所需的數據文件并進行保存、編輯或打印等操作。
