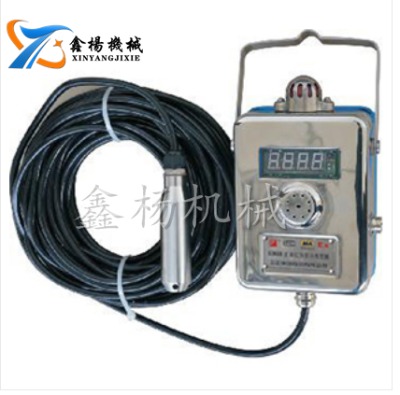

煤礦用本安 型guy10投入式液位傳感器

1、概述

guy10礦用本安 型投入式液位傳感器（以下簡稱傳感器）,是采用差壓敏感測量探頭研制的投入式智能液位測量儀表。適用于煤礦井下水倉水位的測量以及其它需要測量液位的場所。傳感器采用紅外遙控調校,具有標準頻率信號輸出,可與多種監控系統配套使用。

2、技術性能指標

2.1防爆型式：礦用本質安 全型。

防爆標志：exibi。

   2.2命名規則

2.3性能指標

2.3.1工作電源 ：12—24vdc。

2.3.2測量范圍、基本誤差

      測量范圍：0-10米；基本誤差：±0.5％。

2.3.34位led顯示,分辨率0.01米。

2.3.4輸出信號和傳輸距離：輸出標準頻率信號200～1000hz。使用電纜的單芯截面積為1.5mm2時,傳感器與關聯設備的傳輸距離2km。

2.3.5具有遙控調校功能和聲光報警功能。

2.3.6外形尺寸和重量

     外型尺寸：248mm×130mm×70mm。重量：1.3kg。

2.3.7本安 參數：ui: dc 22.2  v； ii: 28 ma；  ci: 0 uf；  li:  0 mh。功能。

1 顯示功能

傳感器具有4位數碼管顯示功能,其分辨率為0.01 m。

2 傳感器具有聲光報警功能。

3 傳感器具有斷電控制信號輸出功能,斷電點應能在測量范圍內任意設置。

4 本安 參數：ui:19.5v    ii:1000ma   ci:0.22μf   li:0mh。
