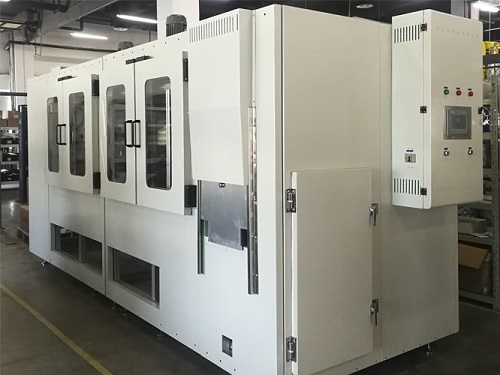

上海旦順pol-101l大型智能拼裝老化箱，80度精密烘房

大型拼接烘箱采用可編程控制器（plc)，運用軟件改變控制過程，自動化控制技術，控制方便、簡單、靈活性大。高精度、智能化、人性化的構造，便于操作，大大提高生產力！

一、設備特點

◆ 動作流程由plc完成，可以根據工藝流程自行設定；

◆ 控制柜單獨放置，配備帶鑰匙的開關，電氣柜門帶有門鎖、安 全門帶有門禁開關；

◆ 內膽為不銹鋼，表面噴塑處理保證了設備的抗腐蝕能力；

◆ 主電柜配置防爆照明器材，由電柜限位開關控制，常閉狀態，門開燈亮；

◆ 西門子plc控制，人機界面要求中文界面顯示，帶 usb 數據接口！

二、主要技術參數

1．產品名稱及型號：大型拼接烘箱 pol-101l

2．規格尺寸：內部尺寸：d4000*w1500*h1850mm

3．溫度范圍：室溫～80℃

4．溫度均勻性：≤5℃

5．功率電壓：380v/n+3+地/50hz  32kw

6．降溫速率：全程 1℃/min(自動控制排風口開啟)

7．升溫速率：全程 2℃/min

6．機臺結構：采用兩側風道出風，頂部風道離心回風循環，加熱元件安 裝在烘箱頂部風道內，循環電機安

裝烘箱頂部；整體框架結構，現場拼接；

8．溫控儀：西門子plc控制，人機界面要求中文界面顯示，帶 usb 數據接口，觸摸屏人機界面密碼分權

限登陸，參數修改需要輸入密碼。增加 plc 延長線，延長接口至人機界面，實現 pc 與 plc 通信。人機界面具有報警故障儲存功能，故障記錄總數量≥500 條，報警頁面可以查詢歷史故障記錄，不允許設置故障記錄消除功能。

9．箱體材質：內壁及風道不銹鋼板；外壁采用冷軋鋼板，酸 洗磷化后烤漆，顏色 ral7035

10．觀察窗：尺寸 w300mm*700，要求 8 個

12．防爆燈：安 裝 2 個防爆燈，滿足高溫。

13．加熱元件：采用覆套式發熱器不銹鋼管狀電熱發生器，加熱元件總功率32kw，連續使用壽命可達5萬

-6萬小時以上

14．保護系統：漏電保護，斷路保護,電機過載保護，接地保護，超溫保護（可設定報警值，超出溫度設備

報警并停止加熱）

公司名稱：上海旦順實業有限公司
